IHR CAPTOP® PRODUKTVORTEIL. KONSEQUENTE DAUERTIEFPREISE.
Verschließen die Öffnung und schützen die Dichtleiste von Flansch und Armatur. Der optimale Dichtleistenschutz von DN 15 bis DN 300.
Extrem schnelle und passgenaue Montage.
Flexible Lamellen überbrücken größere Bohrungstoleranzen.
Die Schraublöcher werden nicht abgedeckt.
Farbe: gelb
Material: sortenreines und recyclebares LLD-PE

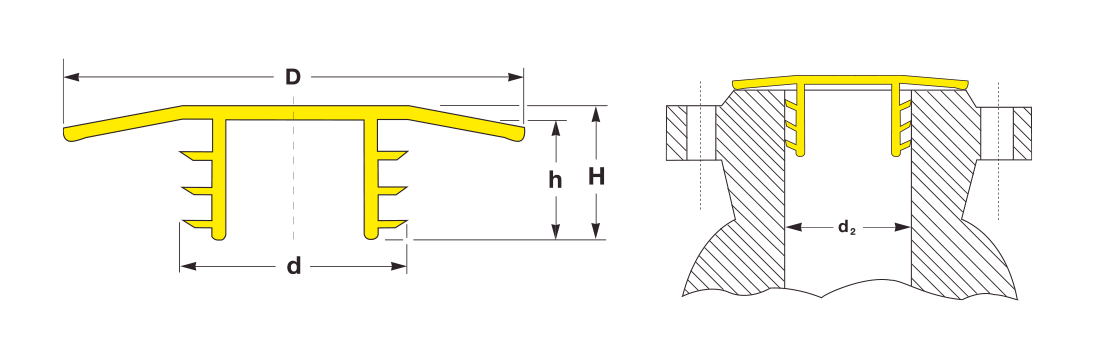

| Nenn- weite | DIN | d2 min | d2 max | d | D | H | h | Anzahl Lamellen | Artikel-Nr. | Merken |
|---|
| .1/2" | DN 15 | 11.0 | 18.5 | 18.5 | 44.8 | 16.0 | 15.0 | 3 | EP 306 / DN 15 | |
|---|---|---|---|---|---|---|---|---|---|---|
| .3/4" | DN 20 | 16.0 | 23.0 | 24.0 | 58.0 | 16.0 | 14.5 | 3 | EP 306 / DN 20 | |
| 1." | DN 25 | 21.0 | 29.0 | 30.0 | 70.0 | 19.0 | 18.0 | 3 | EP 306 / DN 25 | |
| 1.1/4" | DN 32 | 30.0 | 37.0 | 39.0 | 78.0 | 29.0 | 28.0 | 3 | EP 306 / DN 32 | |
| 1.1/2" | DN 40 | 37.0 | 43.0 | 45.0 | 88.0 | 29.0 | 28.0 | 3 | EP 306 / DN 40 | |
| 2." | DN 50 | 43.0 | 54.0 | 55.5 | 102.1 | 20.1 | 18.5 | 2 | EP 306 / DN 50 | |
| 2.1/2" | DN 65 | 61.0 | 71.0 | 72.5 | 122.0 | 33.5 | 33.0 | 3 | EP 306 / DN 65 | |
| 3." | DN 80 | 74.0 | 83.0 | 85.0 | 138.0 | 34.0 | 33.0 | 3 | EP 306 / DN 80 | |
| 4." | DN 100 | 98.0 | 110.0 | 112.0 | 162.0 | 34.5 | 35.0 | 2 | EP 306 / DN 100 | |
| 5." | DN 125 | 100.0 | 135.0 | 137.5 | 189.0 | 34.8 | 35.0 | 2 | EP 306 / DN 125 | |
| 6." | DN 150 | 130.0 | 167.0 | 172.0 | 215.0 | 36.4 | 35.0 | 2 | EP 306 / DN 150 | |
| 8." | DN 200 | 180.0 | 216.0 | 217.2 | 270.0 | 45.1 | 43.1 | 2 | EP 306 / DN 200 | |
| 10." | DN 250 | 232.0 | 267.0 | 270.9 | 345.0 | 45.1 | 43.1 | 2 | EP 306 / DN 250 | |
| 12." | DN 300 | 285.0 | 316.0 | 325.0 | 408.0 | 45.1 | 43.1 | 3 | EP 306 / DN 300 |
| Nenn- weite | DIN | d2 min | d2 max | d | D | H | h | L | Artikel-Nr. |
|---|
| .1/2" | DN 15 | 11.0 | 18.5 | 18.5 | 44.8 | 16.0 | 15.0 | 3 | EP 306 / DN 15 | |
|---|---|---|---|---|---|---|---|---|---|---|
| .3/4" | DN 20 | 16.0 | 23.0 | 24.0 | 58.0 | 16.0 | 14.5 | 3 | EP 306 / DN 20 | |
| 1." | DN 25 | 21.0 | 29.0 | 30.0 | 70.0 | 19.0 | 18.0 | 3 | EP 306 / DN 25 | |
| 1.1/4" | DN 32 | 30.0 | 37.0 | 39.0 | 78.0 | 29.0 | 28.0 | 3 | EP 306 / DN 32 | |
| 1.1/2" | DN 40 | 37.0 | 43.0 | 45.0 | 88.0 | 29.0 | 28.0 | 3 | EP 306 / DN 40 | |
| 2." | DN 50 | 43.0 | 54.0 | 55.5 | 102.1 | 20.1 | 18.5 | 2 | EP 306 / DN 50 | |
| 2.1/2" | DN 65 | 61.0 | 71.0 | 72.5 | 122.0 | 33.5 | 33.0 | 3 | EP 306 / DN 65 | |
| 3." | DN 80 | 74.0 | 83.0 | 85.0 | 138.0 | 34.0 | 33.0 | 3 | EP 306 / DN 80 | |
| 4." | DN 100 | 98.0 | 110.0 | 112.0 | 162.0 | 34.5 | 35.0 | 2 | EP 306 / DN 100 | |
| 5." | DN 125 | 100.0 | 135.0 | 137.5 | 189.0 | 34.8 | 35.0 | 2 | EP 306 / DN 125 | |
| 6." | DN 150 | 130.0 | 167.0 | 172.0 | 215.0 | 36.4 | 35.0 | 2 | EP 306 / DN 150 | |
| 8." | DN 200 | 180.0 | 216.0 | 217.2 | 270.0 | 45.1 | 43.1 | 2 | EP 306 / DN 200 | |
| 10." | DN 250 | 232.0 | 267.0 | 270.9 | 345.0 | 45.1 | 43.1 | 2 | EP 306 / DN 250 | |
| 12." | DN 300 | 285.0 | 316.0 | 325.0 | 408.0 | 45.1 | 43.1 | 3 | EP 306 / DN 300 |
Alle Abmessungen in mm. Technische Veränderungen vorbehalten.
CAPTOP® EP 306 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.
Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.
Verschließen die Öffnung und
schützen die Dichtleiste von
Flansch und Armatur.
Die Schraubenlöcher werden
nicht abgedeckt.
Zum Schutz von Flanschen nach
DIN EN 12351, DIN 2501 Teil 1,
ANSI B 16.5, ASME B 16.5,
BS 4505, BS 1560.
Extrem schnelle und passgenaue Montage. Verschließen dieFlanschöffnung und schützen die Dichtleiste der Flanscharmatur.
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.
Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
Klicken Sie hier.
Montage-Schutzkappe aus Silikon mit Greifrand
Flexible Griffkappen mit innenliegender Dichtlippe
System-Druckrohrstopfen
Flansch-Kegelstopfen zum Schutz der Dichtleiste
