IHR QUICK-FIT® PRODUKTVORTEIL. KONSEQUENTE DAUERTIEFPREISE.

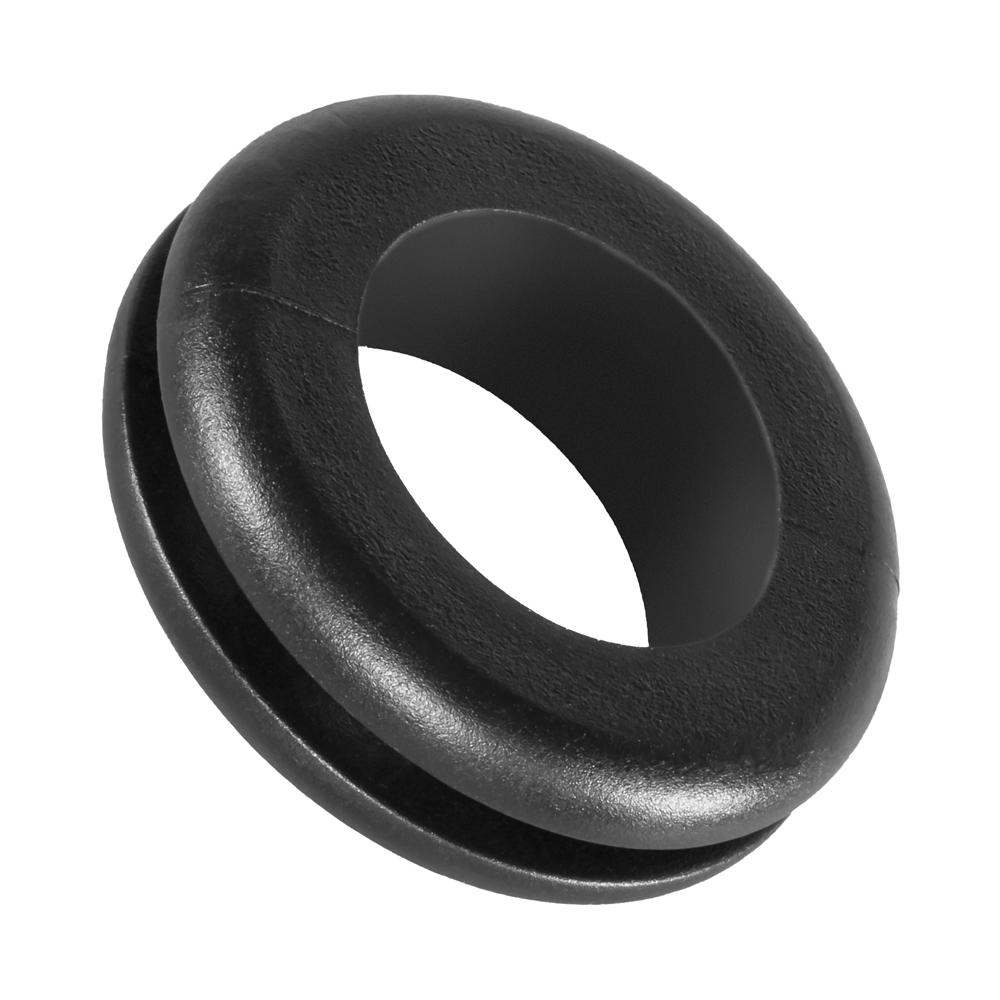

Vinyl Durchführungstüllen dienen der Kabelführung bei Schaltschränken, Gehäusen und Sicherungskästen.
Mit ihnen lassen sich Leitungen problemlos durch Ausgänge und Durchbrüche führen.
Sie sind einfach zu verarbeiten und bieten Schutz bei scharfen Gehäusewänden.
Zusätzlich ist bei der Verwendung von Kabeltüllen eine Zugentlastung der Leitungen gegeben.
Geeignet für Temperaturen von -30°C bis +70°C
Farbe: schwarz
Material: PVC - weich

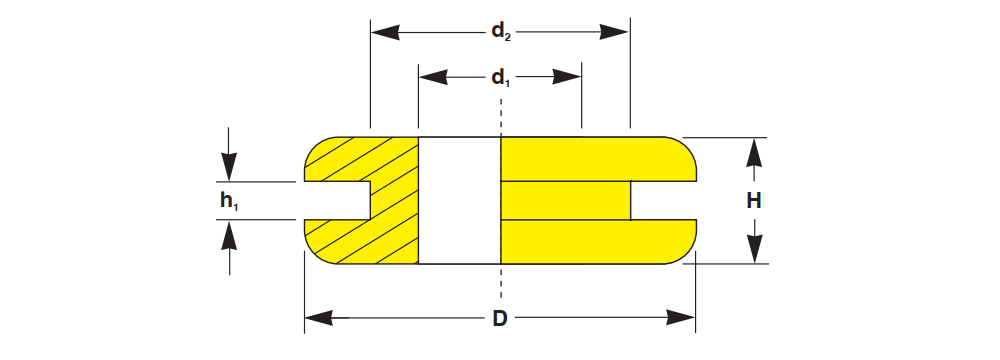

| d2 | h1 | d1 | D | H | Artikel-Nr. | Merken |
|---|
| 5.00 | 1.00 | 2.00 | 8.00 | 4.00 | EPN 665 / 5 x 1 x 2 | |
|---|---|---|---|---|---|---|
| 5.00 | 1.50 | 2.00 | 8.00 | 4.50 | EPN 665 / 5 × 1.5 × 2 | |
| 5.00 | 2.00 | 2.00 | 8.00 | 5.00 | EPN 665 / 5 × 2 × 2 | |
| 5.00 | 1.00 | 3.00 | 8.00 | 4.00 | EPN 665 / 5 × 1 × 3 | |
| 5.00 | 1.50 | 3.00 | 8.00 | 4.50 | EPN 665 / 5 × 1.5 × 3 | |
| 5.00 | 2.00 | 3.00 | 8.00 | 5.00 | EPN 665 / 5 × 2 × 3 | |
| 7.00 | 1.50 | 3.00 | 10.00 | 6.00 | EPN 665 / 7 × 1.5 × 3 | |
| 8.00 | 1.00 | 4.00 | 11.00 | 8.00 | EPN 665 / 8 × 1 × 4 | |
| 8.00 | 2.00 | 4.00 | 11.00 | 6.00 | EPN 665 / 8 × 2 × 4 | |
| 8.00 | 3.00 | 4.00 | 11.00 | 7.00 | EPN 665 / 8 × 3 × 4 | |
| 8.00 | 1.00 | 6.00 | 11.00 | 5.00 | EPN 665 / 8 × 1 × 6 | |
| 8.00 | 2.00 | 6.00 | 11.00 | 6.00 | EPN 665 / 8 × 2 × 6 | |
| 10.00 | 1.00 | 6.00 | 14.00 | 6.00 | EPN 665 / 10 × 1 × 6 | |
| 10.00 | 1.50 | 6.00 | 14.00 | 6.50 | EPN 665 / 10 × 1.5 × 6 | |
| 10.00 | 2.00 | 6.00 | 14.00 | 7.00 | EPN 665 / 10 × 2 × 6 | |
| 10.00 | 3.00 | 6.00 | 14.00 | 8.00 | EPN 665 / 10 × 3 × 6 | |
| 10.00 | 1.00 | 8.00 | 14.00 | 6.00 | EPN 665 / 10 × 1 × 8 | |
| 10.00 | 1.50 | 8.00 | 14.00 | 6.50 | EPN 665 / 10 × 1.5 × 8 | |
| 10.00 | 2.00 | 8.00 | 14.00 | 7.00 | EPN 665 / 10 × 2 × 8 | |
| 10.00 | 3.00 | 8.00 | 14.00 | 8.00 | EPN 665 / 10 × 3 × 8 | |
| 12.00 | 1.00 | 8.00 | 16.00 | 6.00 | EPN 665 / 12 × 1 × 8 | |
| 12.00 | 2.00 | 8.00 | 16.00 | 7.00 | EPN 665 / 12 × 2 × 8 | |
| 12.00 | 3.00 | 8.00 | 16.00 | 8.00 | EPN 665 / 12 × 3 × 8 | |
| 12.00 | 4.00 | 8.00 | 16.00 | 9.00 | EPN 665 / 12 × 4 × 8 | |
| 12.00 | 1.00 | 10.00 | 16.00 | 6.00 | EPN 665 / 12 × 1 × 10 | |
| 12.00 | 1.50 | 9.00 | 16.00 | 6.50 | EPN 665 / 12 × 1.5 × 9 | |
| 12.00 | 1.50 | 10.00 | 16.00 | 6.50 | EPN 665 / 12 × 1.5 × 10 | |
| 12.00 | 2.00 | 10.00 | 16.00 | 7.00 | EPN 665 / 12 × 2 × 10 | |
| 12.00 | 3.00 | 10.00 | 16.00 | 8.00 | EPN 665 / 12 × 3 × 10 | |
| 15.00 | 1.00 | 11.00 | 20.00 | 6.00 | EPN 665 / 15 × 1 × 11 | |
| 15.00 | 2.00 | 11.00 | 20.00 | 7.00 | EPN 665 / 15 × 2 × 11 | |
| 15.00 | 3.00 | 11.00 | 20.00 | 8.00 | EPN 665 / 15 × 3 × 11 | |
| 15.00 | 4.00 | 11.00 | 20.00 | 9.00 | EPN 665 / 15 × 4 × 11 | |
| 18.00 | 1.00 | 12.00 | 22.00 | 6.00 | EPN 665 / 18 × 1 × 12 | |
| 18.00 | 2.00 | 12.00 | 22.00 | 7.00 | EPN 665 / 18 × 2 × 12 | |
| 18.00 | 3.00 | 12.00 | 22.00 | 8.00 | EPN 665 / 18 × 3 × 12 | |
| 18.00 | 4.00 | 12.00 | 22.00 | 9.00 | EPN 665 / 18 × 4 × 12 | |
| 22.00 | 1.00 | 16.00 | 27.00 | 7.00 | EPN 665 / 22 × 1 × 16 | |
| 22.00 | 1.50 | 16.00 | 27.00 | 7.50 | EPN 665 / 22 × 1.5 × 16 | |
| 22.00 | 2.00 | 16.00 | 27.00 | 8.00 | EPN 665 / 22 × 2 × 16 | |
| 22.00 | 3.00 | 16.00 | 27.00 | 9.00 | EPN 665 / 22 × 3 × 16 | |
| 22.00 | 4.00 | 16.00 | 27.00 | 10.00 | EPN 665 / 22 × 4 × 16 |
| d2 | h1 | d1 | D | H | Artikel-Nr. |
|---|
| 5.00 | 1.00 | 2.00 | 8.00 | 4.00 | EPN 665 / 5 x 1 x 2 | |
|---|---|---|---|---|---|---|
| 5.00 | 1.50 | 2.00 | 8.00 | 4.50 | EPN 665 / 5 × 1.5 × 2 | |
| 5.00 | 2.00 | 2.00 | 8.00 | 5.00 | EPN 665 / 5 × 2 × 2 | |
| 5.00 | 1.00 | 3.00 | 8.00 | 4.00 | EPN 665 / 5 × 1 × 3 | |
| 5.00 | 1.50 | 3.00 | 8.00 | 4.50 | EPN 665 / 5 × 1.5 × 3 | |
| 5.00 | 2.00 | 3.00 | 8.00 | 5.00 | EPN 665 / 5 × 2 × 3 | |
| 7.00 | 1.50 | 3.00 | 10.00 | 6.00 | EPN 665 / 7 × 1.5 × 3 | |
| 8.00 | 1.00 | 4.00 | 11.00 | 8.00 | EPN 665 / 8 × 1 × 4 | |
| 8.00 | 2.00 | 4.00 | 11.00 | 6.00 | EPN 665 / 8 × 2 × 4 | |
| 8.00 | 3.00 | 4.00 | 11.00 | 7.00 | EPN 665 / 8 × 3 × 4 | |
| 8.00 | 1.00 | 6.00 | 11.00 | 5.00 | EPN 665 / 8 × 1 × 6 | |
| 8.00 | 2.00 | 6.00 | 11.00 | 6.00 | EPN 665 / 8 × 2 × 6 | |
| 10.00 | 1.00 | 6.00 | 14.00 | 6.00 | EPN 665 / 10 × 1 × 6 | |
| 10.00 | 1.50 | 6.00 | 14.00 | 6.50 | EPN 665 / 10 × 1.5 × 6 | |
| 10.00 | 2.00 | 6.00 | 14.00 | 7.00 | EPN 665 / 10 × 2 × 6 | |
| 10.00 | 3.00 | 6.00 | 14.00 | 8.00 | EPN 665 / 10 × 3 × 6 | |
| 10.00 | 1.00 | 8.00 | 14.00 | 6.00 | EPN 665 / 10 × 1 × 8 | |
| 10.00 | 1.50 | 8.00 | 14.00 | 6.50 | EPN 665 / 10 × 1.5 × 8 | |
| 10.00 | 2.00 | 8.00 | 14.00 | 7.00 | EPN 665 / 10 × 2 × 8 | |
| 10.00 | 3.00 | 8.00 | 14.00 | 8.00 | EPN 665 / 10 × 3 × 8 | |
| 12.00 | 1.00 | 8.00 | 16.00 | 6.00 | EPN 665 / 12 × 1 × 8 | |
| 12.00 | 2.00 | 8.00 | 16.00 | 7.00 | EPN 665 / 12 × 2 × 8 | |
| 12.00 | 3.00 | 8.00 | 16.00 | 8.00 | EPN 665 / 12 × 3 × 8 | |
| 12.00 | 4.00 | 8.00 | 16.00 | 9.00 | EPN 665 / 12 × 4 × 8 | |
| 12.00 | 1.00 | 10.00 | 16.00 | 6.00 | EPN 665 / 12 × 1 × 10 | |
| 12.00 | 1.50 | 9.00 | 16.00 | 6.50 | EPN 665 / 12 × 1.5 × 9 | |
| 12.00 | 1.50 | 10.00 | 16.00 | 6.50 | EPN 665 / 12 × 1.5 × 10 | |
| 12.00 | 2.00 | 10.00 | 16.00 | 7.00 | EPN 665 / 12 × 2 × 10 | |
| 12.00 | 3.00 | 10.00 | 16.00 | 8.00 | EPN 665 / 12 × 3 × 10 | |
| 15.00 | 1.00 | 11.00 | 20.00 | 6.00 | EPN 665 / 15 × 1 × 11 | |
| 15.00 | 2.00 | 11.00 | 20.00 | 7.00 | EPN 665 / 15 × 2 × 11 | |
| 15.00 | 3.00 | 11.00 | 20.00 | 8.00 | EPN 665 / 15 × 3 × 11 | |
| 15.00 | 4.00 | 11.00 | 20.00 | 9.00 | EPN 665 / 15 × 4 × 11 | |
| 18.00 | 1.00 | 12.00 | 22.00 | 6.00 | EPN 665 / 18 × 1 × 12 | |
| 18.00 | 2.00 | 12.00 | 22.00 | 7.00 | EPN 665 / 18 × 2 × 12 | |
| 18.00 | 3.00 | 12.00 | 22.00 | 8.00 | EPN 665 / 18 × 3 × 12 | |
| 18.00 | 4.00 | 12.00 | 22.00 | 9.00 | EPN 665 / 18 × 4 × 12 | |
| 22.00 | 1.00 | 16.00 | 27.00 | 7.00 | EPN 665 / 22 × 1 × 16 | |
| 22.00 | 1.50 | 16.00 | 27.00 | 7.50 | EPN 665 / 22 × 1.5 × 16 | |
| 22.00 | 2.00 | 16.00 | 27.00 | 8.00 | EPN 665 / 22 × 2 × 16 | |
| 22.00 | 3.00 | 16.00 | 27.00 | 9.00 | EPN 665 / 22 × 3 × 16 | |
| 22.00 | 4.00 | 16.00 | 27.00 | 10.00 | EPN 665 / 22 × 4 × 16 |
Alle Abmessungen in mm. Technische Veränderungen vorbehalten.
QUICK-FIT® EPN 665 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.
Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.
Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
