IHR CAPTOP® PRODUKTVORTEIL. KONSEQUENTE DAUERTIEFPREISE.
Ideal zum Verschließen von
Einschraublöchern und für eine
Vielzahl unterschiedlicher Gewinde nach DIN 3852-1, DIN ISO 6149-1.

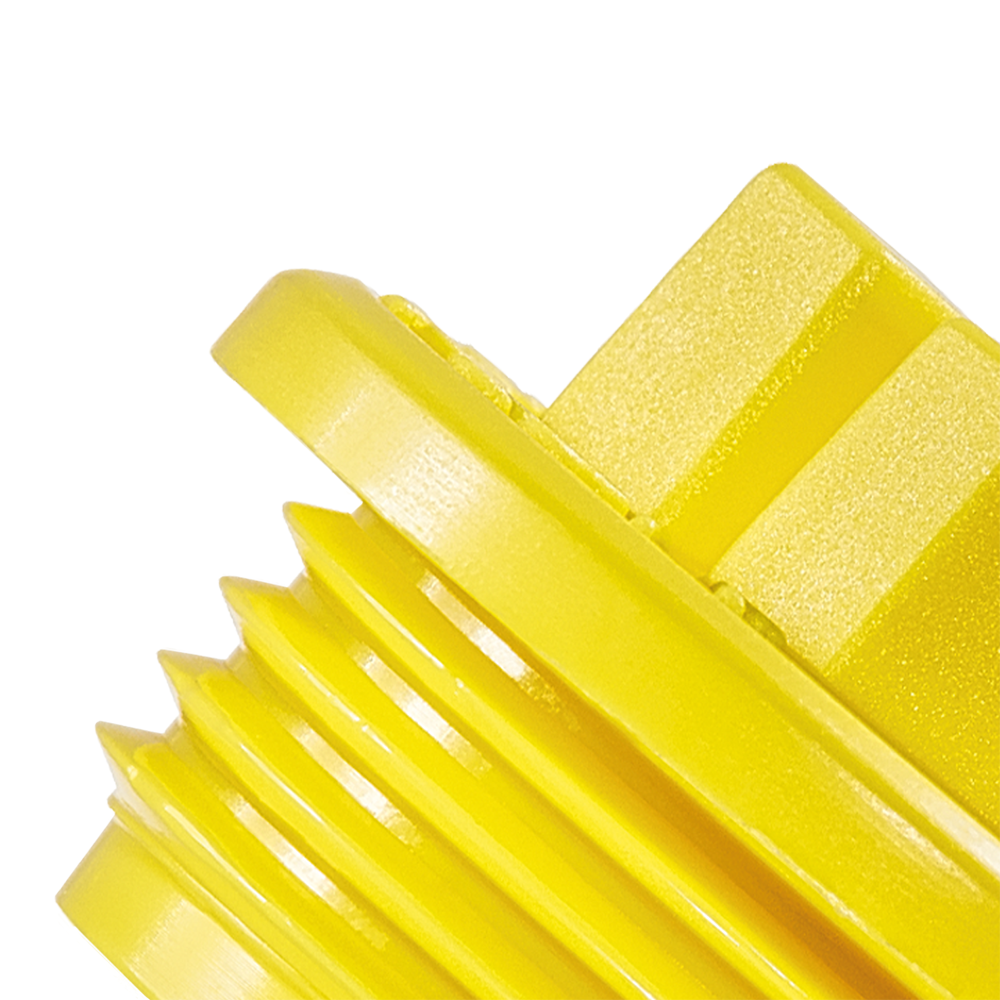

Die umlaufende Dichtlippe unterbindet zuverlässig den Ein- oder Austritt von Flüssigkeiten und erzielt beim Lackieren einen lackfreien Dichtungsbereich.

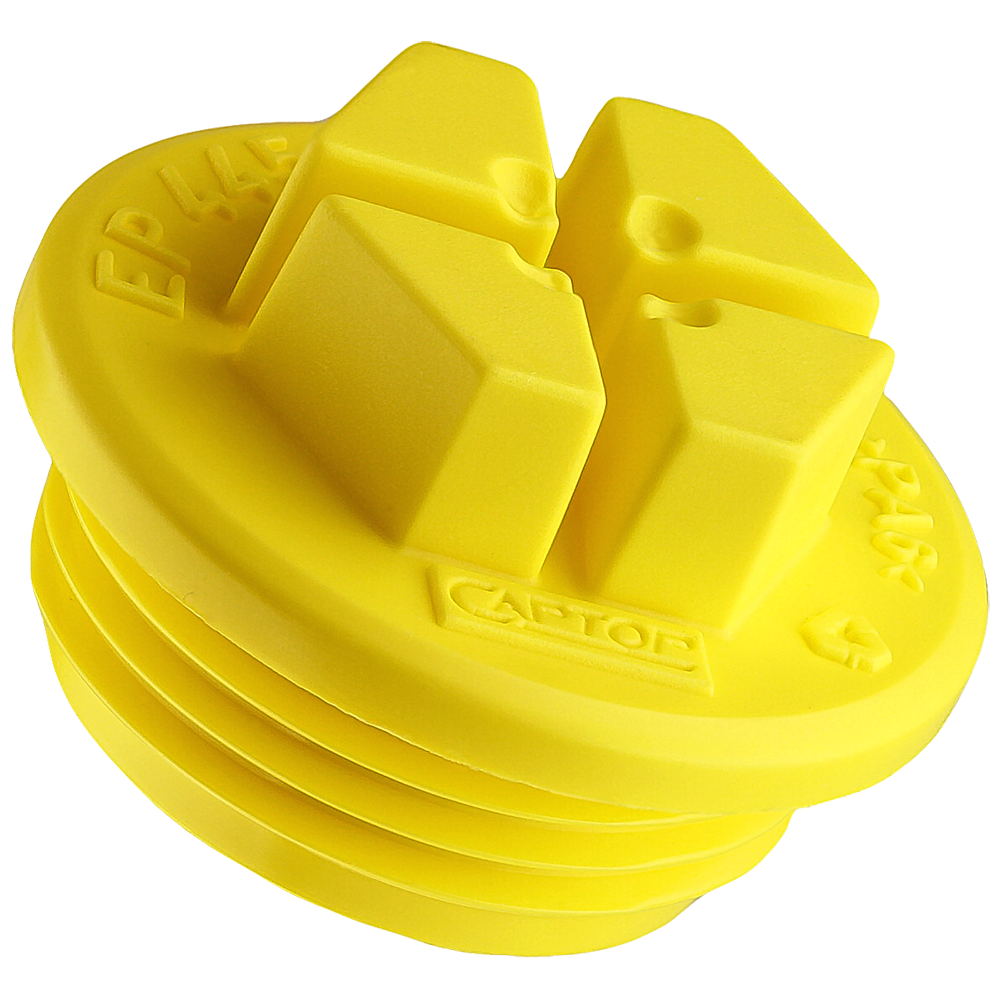

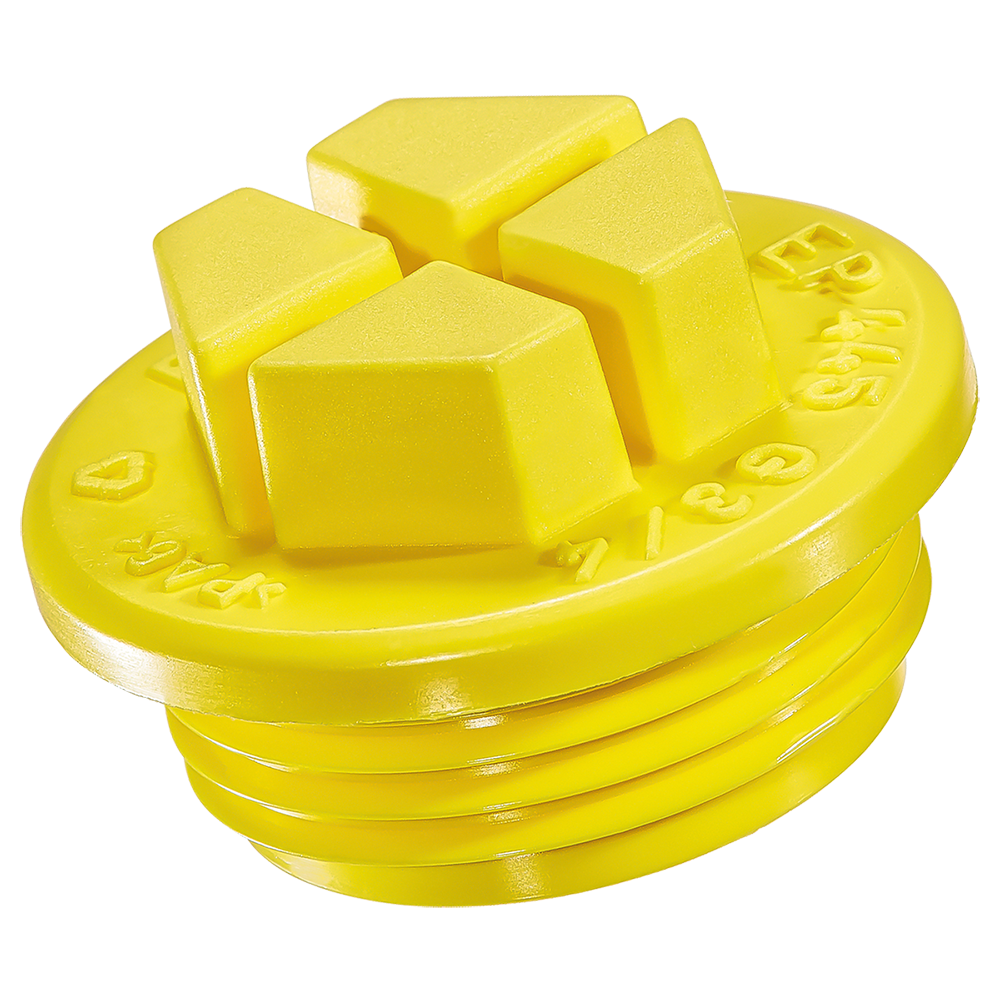

Die Dichtschraube ist ausgestattet mit einem Kopf als Sechskantkrone mit Dränageschlitzen und ermöglicht hierüber das kontrollierte Ablaufen überschüssiger Lackreste nach dem Lackiervorgang.
Farbe: gelb, natur
Material: schlagzähes Polyamid PA 6 für erhöhte Beanspruchung

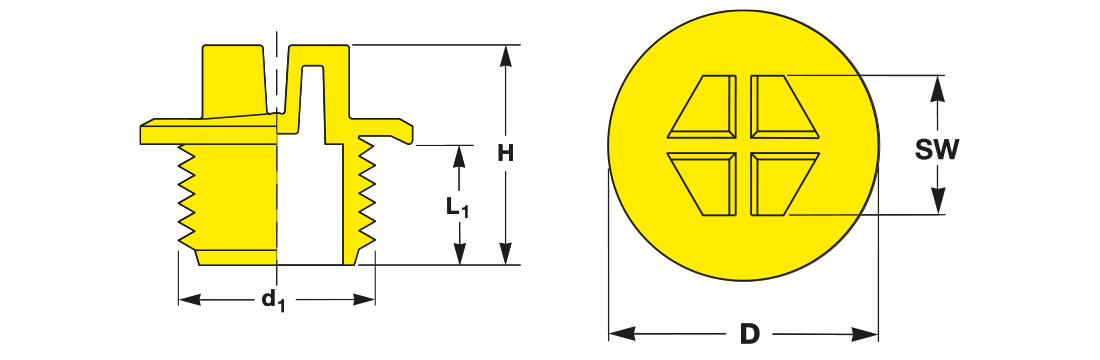

| d1 | D | L1 | H | SW | Artikel-Nr. | Merken |
|---|
| Metrisch DIN 3852-1 / DIN ISO 6149-1 | |||||||
| M 10 x 1 | 14.2 | 8.0 | 15.0 | 7.0 | EP 445 - M 10 x 1 | ||
|---|---|---|---|---|---|---|---|
| M 12 x 1.5 | 17.2 | 11.0 | 18.0 | 10.0 | EP 445 - M 12 x 1.5 | ||
| M 14 x 1.5 | 19.3 | 11.0 | 19.0 | 10.0 | EP 445 - M 14 x 1.5 | ||
| M 16 x 1.5 | 22.0 | 11.0 | 21.0 | 13.0 | EP 445 - M 16 x 1.5 | ||
| M 18 x 1.5 | 24.1 | 11.0 | 21.0 | 13.0 | EP 445 - M 18 x 1.5 | ||
| M 20 x 1.5 | 26.0 | 11.0 | 21.0 | 15.0 | EP 445 - M 20 x 1.5 | ||
| M 22 x 1.5 | 27.2 | 11.0 | 21.0 | 15.0 | EP 445 - M 22 x 1.5 | ||
| M 26 x 1.5 | 32.0 | 13.5 | 23.5 | 19.0 | EP 445 - M 26 x 1.5 | ||
| M 27 x 2 | 32.3 | 11.0 | 21.0 | 19.0 | EP 445 - M 27 x 2 | ||
| M 33 x 2 | 40.4 | 13.5 | 23.5 | 24.0 | EP 445 - M 33 x 2 | ||
| M 42 x 2 | 50.0 | 13.5 | 23.5 | 24.0 | EP 445 - M 42 x 2 | ||
| M 48 x 2 | 55.4 | 13.5 | 24.5 | 30.0 | EP 445 - M 48 x 2 | ||
| M 60 x 2 | 68.5 | 13.5 | 24.5 | 30.0 | EP 445 - M 60 x 2 | ||
| DIN EN ISO 228-1 / DIN 3852-2 | |||||||
| G .1/4" | 19.4 | 7.5 | 15.8 | 10.0 | EP 445 - G .1/4" | ||
| G .3/8" | 22.4 | 7.5 | 17.5 | 13.0 | EP 445 - G .3/8" | ||
| G .1/2" | 27.4 | 9.5 | 19.5 | 15.0 | EP 445 - G .1/2" | ||
| G .3/4" | 32.4 | 9.5 | 19.5 | 19.0 | EP 445 - G .3/4" | ||
| G 1." | 40.0 | 9.5 | 21.5 | 24.0 | EP 445 - G 1." | ||
| G 1.1/4" | 50.4 | 11.5 | 22.5 | 24.0 | EP 445 - G 1.1/4" | ||
| G 1.1/2" | 55.4 | 11.5 | 22.5 | 30.0 | EP 445 - G 1.1/2" | ||
| ISO 11926-1 | |||||||
| .9/16" - 18 UNF | 17.8 | 11.0 | 18.0 | 10.0 | EP 445 - 9/16" - 18 UNF | ||
| d1 | D | L1 | H | SW | Artikel-Nr. |
|---|
| Metrisch DIN 3852-1 / DIN ISO 6149-1 | |||||||
| M 10 x 1 | 14.2 | 8.0 | 15.0 | 7.0 | EP 445 - M 10 x 1 | ||
|---|---|---|---|---|---|---|---|
| M 12 x 1.5 | 17.2 | 11.0 | 18.0 | 10.0 | EP 445 - M 12 x 1.5 | ||
| M 14 x 1.5 | 19.3 | 11.0 | 19.0 | 10.0 | EP 445 - M 14 x 1.5 | ||
| M 16 x 1.5 | 22.0 | 11.0 | 21.0 | 13.0 | EP 445 - M 16 x 1.5 | ||
| M 18 x 1.5 | 24.1 | 11.0 | 21.0 | 13.0 | EP 445 - M 18 x 1.5 | ||
| M 20 x 1.5 | 26.0 | 11.0 | 21.0 | 15.0 | EP 445 - M 20 x 1.5 | ||
| M 22 x 1.5 | 27.2 | 11.0 | 21.0 | 15.0 | EP 445 - M 22 x 1.5 | ||
| M 26 x 1.5 | 32.0 | 13.5 | 23.5 | 19.0 | EP 445 - M 26 x 1.5 | ||
| M 27 x 2 | 32.3 | 11.0 | 21.0 | 19.0 | EP 445 - M 27 x 2 | ||
| M 33 x 2 | 40.4 | 13.5 | 23.5 | 24.0 | EP 445 - M 33 x 2 | ||
| M 42 x 2 | 50.0 | 13.5 | 23.5 | 24.0 | EP 445 - M 42 x 2 | ||
| M 48 x 2 | 55.4 | 13.5 | 24.5 | 30.0 | EP 445 - M 48 x 2 | ||
| M 60 x 2 | 68.5 | 13.5 | 24.5 | 30.0 | EP 445 - M 60 x 2 | ||
| DIN EN ISO 228-1 / DIN 3852-2 | |||||||
| G .1/4" | 19.4 | 7.5 | 15.8 | 10.0 | EP 445 - G .1/4" | ||
| G .3/8" | 22.4 | 7.5 | 17.5 | 13.0 | EP 445 - G .3/8" | ||
| G .1/2" | 27.4 | 9.5 | 19.5 | 15.0 | EP 445 - G .1/2" | ||
| G .3/4" | 32.4 | 9.5 | 19.5 | 19.0 | EP 445 - G .3/4" | ||
| G 1." | 40.0 | 9.5 | 21.5 | 24.0 | EP 445 - G 1." | ||
| G 1.1/4" | 50.4 | 11.5 | 22.5 | 24.0 | EP 445 - G 1.1/4" | ||
| G 1.1/2" | 55.4 | 11.5 | 22.5 | 30.0 | EP 445 - G 1.1/2" | ||
| ISO 11926-1 | |||||||
| .9/16" - 18 UNF | 17.8 | 11.0 | 18.0 | 10.0 | EP 445 - 9/16" - 18 UNF | ||
Alle Abmessungen in mm. Technische Veränderungen vorbehalten.
CAPTOP® EP 445 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.
Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.
Die umlaufende Dichtlippe unterbindet innerhalb gewisser Grenzen
den Ein- oder Austritt von Flüssigkeiten und erzielt beim Lackieren einen
lackfreien Dichtungsbereich.
Die Dichtschraube ist ausgestattet mit einem
Kopf als Sechskantkrone mit Dränageschlitzen und ermöglicht hierüber das
kontrollierte Ablaufen überschüssiger Lackreste nach dem Lackiervorgang.
Für Einschraublöcher nach DIN 3852-1, DIN ISO 6149-1
Robust und begrenzt dichtend
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.
Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
Klicken Sie hier.
Schraubkappen mit montierter Flachdichtung
Flexible Griffkappen mit innenliegender Dichtlippe
Sandstrahl Eindrück-Stopfen für Flansche
System-Druckrohrstopfen
