ProteC CaPtoP® EP 440

Dichtschrauben mit Dränkopf und O-Ring

PDF - Produktdatenblatt downloaden

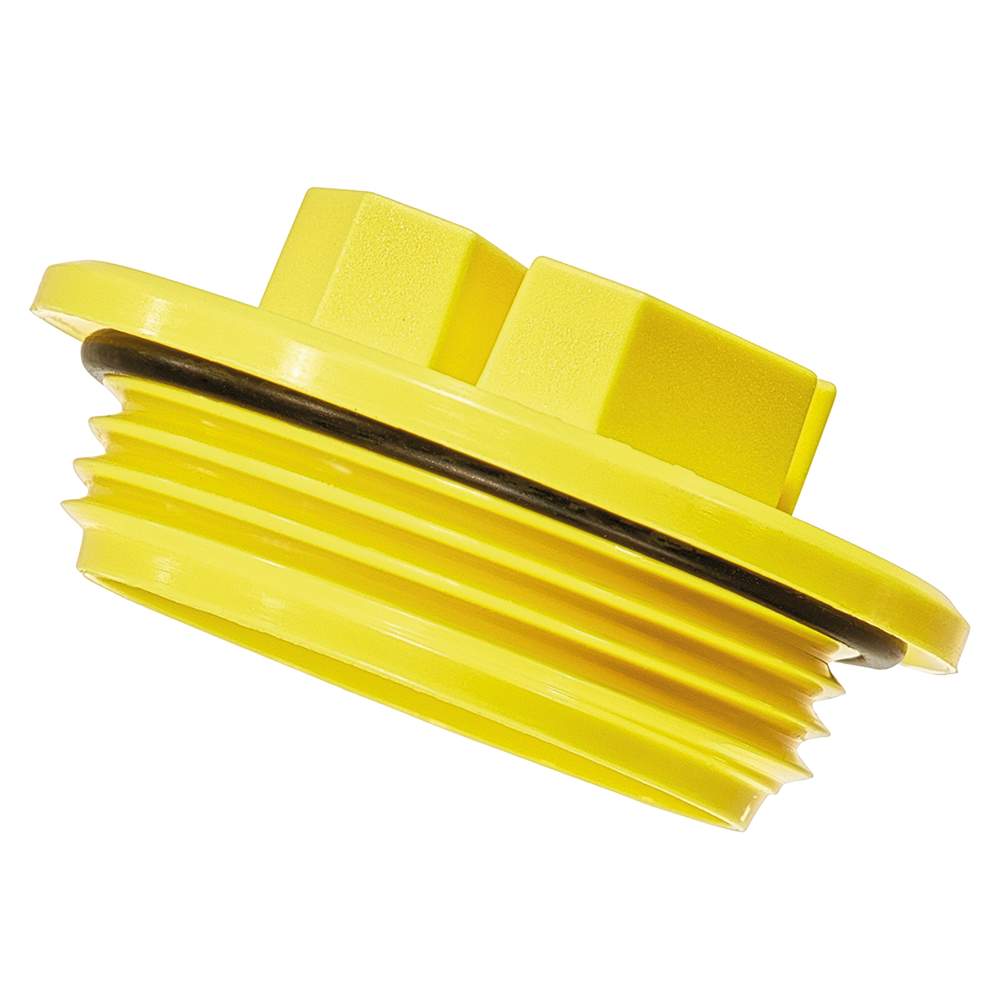

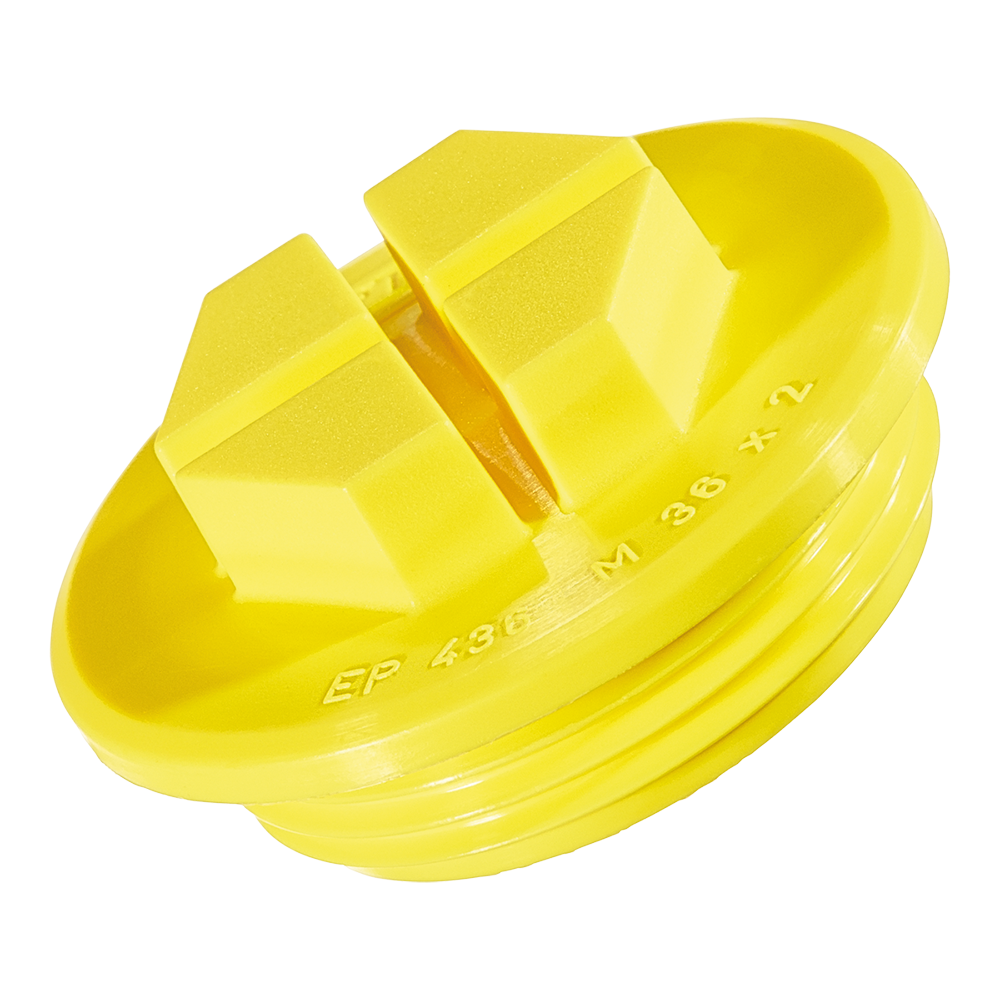

CaPtoP® EP 440

Dichtschrauben mit Dränkopf und O-Ring

PDF - Produktdatenblatt downloaden

IHR CAPTOP® PRODUKTVORTEIL.  KONSEQUENTE DAUERTIEFPREISE.

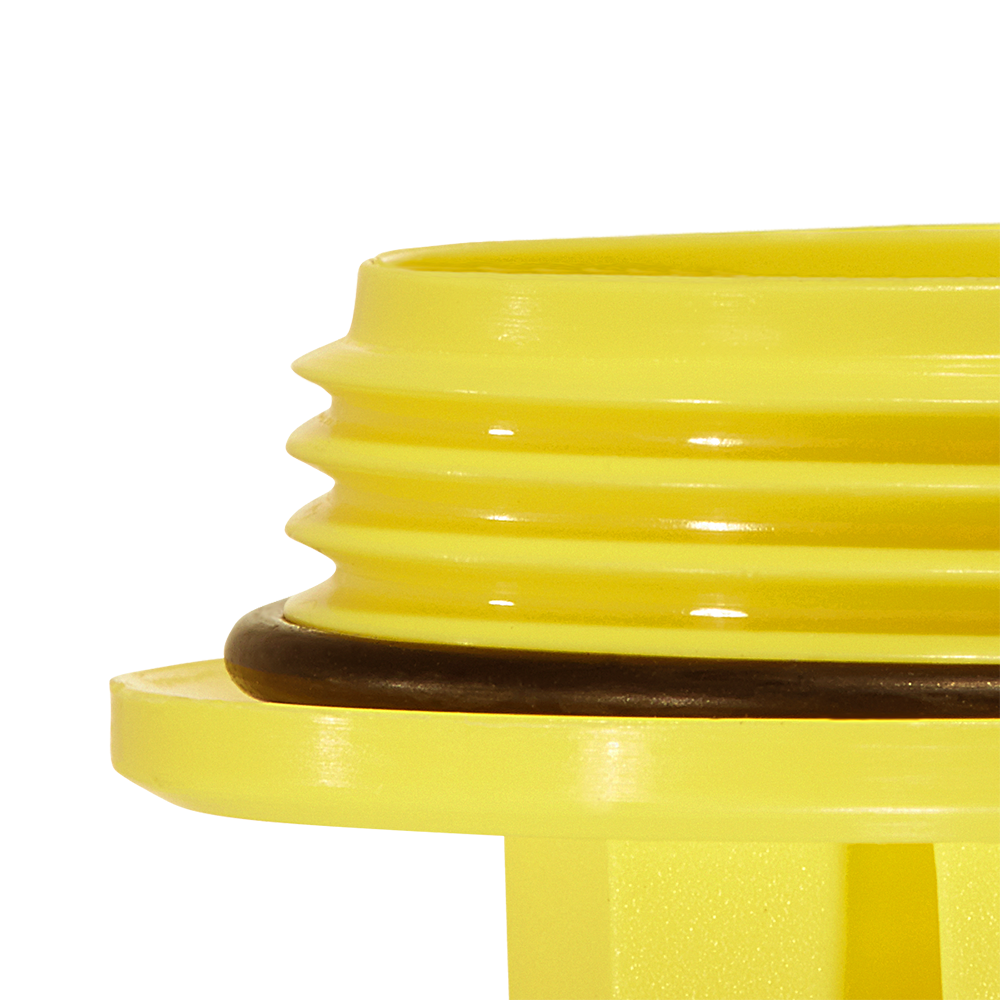

Umlaufende Dichtlippe mit zusätzlichem O-Ring. Passend für Einschraublöcher und erhöhte Dichtigkeitsanforderungen.

Durch die werkseitige, zusätzliche Ausstattung mit einem O-Ring wird das Eindringen und Austreten von Flüssigkeiten auch unter erschwerten Bedingungen innerhalb gewisser Grenzen verhindert.

Technische Basis dieser neuen Normserie EP 440 sind unsere bewährten Dichtschrauben mit Dichtlippe EP 436 die wir aus einem hochwertigen, schlagzähen Polyamid herstellen.

Farbe: gelb, natur
Material: schlagzähes Polyamid PA 6 für erhöhte Beanspruchung

PROTEC CAPTOP EP 440

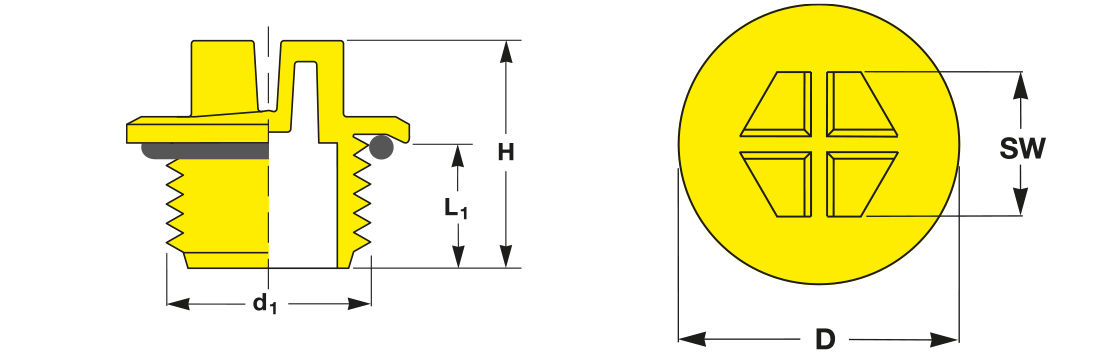

d1 D L1 L2 SW Standard
Farbe 		Artikel-Nr. Merken
  Metrisch DIN 3852-1 / DIN ISO 6149-1
M 10 x 1    15.4     8.0 15.0   7 Gelb EP 440 - M 10 x 1
M 12 x 1.5 18.5   9.0 16.5 10 Gelb EP 440 - M 12 x 1.5
M 14 x 1.5 20.3   9.0 17.0 10 Gelb EP 440 - M 14 x 1.5
M 16 x 1.5 23.5   9.5 20.0 13 Gelb EP 440 - M 16 x 1.5
M 18 x 1.5 25.5 11.0 20.6 13 Gelb EP 440 - M 18 x 1.5
M 22 x 1.5 28.4 12.2 21.7 15 Gelb EP 440 - M 22 x 1.5
M 27 x 2 33.4 15.0 25.0 19 Gelb EP 440 - M 27 x 2
M 30 x 2    35.9 10.0 20.0 24 Gelb EP 440 - M 30 x 2
M 33 x 2    42.5 15.0 25.0 24 Gelb EP 440 - M 33 x 2
M 36 x 2    44.1 10.0 25.0 24 Gelb EP 440 - M 36 x 2
M 42 x 2    51.3   15.0 26.0 24 Gelb EP 440 - M 42 x 2
M 45 x 2    54.9 14.6 25.7 30 Gelb EP 440 - M 45 x 2
M 48 x 2    56.7 17.0 28.0 30 Gelb EP 440 - M 48 x 2
M 52 x 2    60.5 17.0 27.7 30 Gelb EP 440 - M 52 x 2
  ISO 11926-1
  .7/16" - 20 UNF 17.5   9.2 16.0 10 Natur EP 440 -   .7/16" - 20 UNF
  .9/16" - 18 UNF 21.4   10.0 18.0 10 Natur EP 440 -   .9/16" - 18 UNF
  .3/  4" - 16 UNF 27.3 11.0 21.0 13 Natur EP 440 -   .3/  4" - 16 UNF
  .7/  8" - 14 UNF 30.5 13.0 23.0 15 Natur EP 440 -   .7/  8" - 14 UNF
1.1/16" - 12 UN   38.2 15.0 25.0 19 Natur EP 440 - 1.1/16" - 12 UN
1.5/16" - 12 UN   44.8   15.0 25.0 24 Natur EP 440 - 1.5/16" - 12 UN
1.5/  8" - 12 UN   56.0 15.0 26.0 30 Natur EP 440 - 1.5/  8" - 12 UN
1.7/  8" - 12 UN   63.7 15.0 26.0 30 Natur EP 440 - 1.7/  8" - 12 UN
d1 D L1 L2 SW Standard
Farbe 		Artikel-Nr.
  Metrisch DIN 3852-1 / DIN ISO 6149-1
M 10 x 1    15.4     8.0 15.0   7 Gelb EP 440 - M 10 x 1
M 12 x 1.5 18.5   9.0 16.5 10 Gelb EP 440 - M 12 x 1.5
M 14 x 1.5 20.3   9.0 17.0 10 Gelb EP 440 - M 14 x 1.5
M 16 x 1.5 23.5   9.5 20.0 13 Gelb EP 440 - M 16 x 1.5
M 18 x 1.5 25.5 11.0 20.6 13 Gelb EP 440 - M 18 x 1.5
M 22 x 1.5 28.4 12.2 21.7 15 Gelb EP 440 - M 22 x 1.5
M 27 x 2 33.4 15.0 25.0 19 Gelb EP 440 - M 27 x 2
M 30 x 2    35.9 10.0 20.0 24 Gelb EP 440 - M 30 x 2
M 33 x 2    42.5 15.0 25.0 24 Gelb EP 440 - M 33 x 2
M 36 x 2    44.1 10.0 25.0 24 Gelb EP 440 - M 36 x 2
M 42 x 2    51.3   15.0 26.0 24 Gelb EP 440 - M 42 x 2
M 45 x 2    54.9 14.6 25.7 30 Gelb EP 440 - M 45 x 2
M 48 x 2    56.7 17.0 28.0 30 Gelb EP 440 - M 48 x 2
M 52 x 2    60.5 17.0 27.7 30 Gelb EP 440 - M 52 x 2
  ISO 11926-1
  .7/16" - 20 UNF 17.5   9.2 16.0 10 Natur EP 440 -   .7/16" - 20 UNF
  .9/16" - 18 UNF 21.4   10.0 18.0 10 Natur EP 440 -   .9/16" - 18 UNF
  .3/  4" - 16 UNF 27.3 11.0 21.0 13 Natur EP 440 -   .3/  4" - 16 UNF
  .7/  8" - 14 UNF 30.5 13.0 23.0 15 Natur EP 440 -   .7/  8" - 14 UNF
1.1/16" - 12 UN   38.2 15.0 25.0 19 Natur EP 440 - 1.1/16" - 12 UN
1.5/16" - 12 UN   44.8   15.0 25.0 24 Natur EP 440 - 1.5/16" - 12 UN
1.5/  8" - 12 UN   56.0 15.0 26.0 30 Natur EP 440 - 1.5/  8" - 12 UN
1.7/  8" - 12 UN   63.7 15.0 26.0 30 Natur EP 440 - 1.7/  8" - 12 UN
  ISO 11926-1
Anschlussgewinde d1
M 10 x 1
Kragen D
15.4
Gewindelänge L1
8.0
Kopfhöhe L2
15.0
Schlüsselweite SW
7
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 10 x 1
Anschlussgewinde d1
M 12 x 1.5
Kragen D
18.5
Gewindelänge L1
9.0
Kopfhöhe L2
16.5
Schlüsselweite SW
10
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 12 x 1.5
Anschlussgewinde d1
M 14 x 1.5
Kragen D
20.3
Gewindelänge L1
9.0
Kopfhöhe L2
17.0
Schlüsselweite SW
10
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 14 x 1.5
Anschlussgewinde d1
M 16 x 1.5
Kragen D
23.5
Gewindelänge L1
9.5
Kopfhöhe L2
20.0
Schlüsselweite SW
13
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 16 x 1.5
Anschlussgewinde d1
M 18 x 1.5
Kragen D
25.5
Gewindelänge L1
11.0
Kopfhöhe L2
20.6
Schlüsselweite SW
13
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 18 x 1.5
Anschlussgewinde d1
M 22 x 1.5
Kragen D
28.4
Gewindelänge L1
12.2
Kopfhöhe L2
21.7
Schlüsselweite SW
15
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 22 x 1.5
Anschlussgewinde d1
M 27 x 2
Kragen D
33.4
Gewindelänge L1
15.0
Kopfhöhe L2
25.0
Schlüsselweite SW
19
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 27 x 2
Anschlussgewinde d1
M 30 x 2
Kragen D
35.9
Gewindelänge L1
10.0
Kopfhöhe L2
20.0
Schlüsselweite SW
24
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 30 x 2
Anschlussgewinde d1
M 33 x 2
Kragen D
42.5
Gewindelänge L1
15.0
Kopfhöhe L2
25.0
Schlüsselweite SW
24
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 33 x 2
Anschlussgewinde d1
M 36 x 2
Kragen D
44.1
Gewindelänge L1
10.0
Kopfhöhe L2
25.0
Schlüsselweite SW
24
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 36 x 2
Anschlussgewinde d1
M 42 x 2
Kragen D
51.3
Gewindelänge L1
15.0
Kopfhöhe L2
26.0
Schlüsselweite SW
24
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 42 x 2
Anschlussgewinde d1
M 45 x 2
Kragen D
54.9
Gewindelänge L1
14.6
Kopfhöhe L2
25.7
Schlüsselweite SW
30
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 45 x 2
Anschlussgewinde d1
M 48 x 2
Kragen D
56.7
Gewindelänge L1
17.0
Kopfhöhe L2
28.0
Schlüsselweite SW
30
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 48 x 2
Anschlussgewinde d1
M 52 x 2
Kragen D
60.5
Gewindelänge L1
17.0
Kopfhöhe L2
27.7
Schlüsselweite SW
30
Standardfarbe
Gelb
Artikel-Nr.   EP 440 - M 52 x 2
  ISO 11926-1
Anschlussgewinde d1
.7/16" - 20 UNF
Kragen D
17.5
Gewindelänge L1
9.2
Kopfhöhe L2
16.0
Schlüsselweite SW
10
Standardfarbe
Natur
Artikel-Nr.   EP 440 - .7/16" - 20 UNF
Anschlussgewinde d1
.9/16" - 18 UNF
Kragen D
21.4
Gewindelänge L1
10.0
Kopfhöhe L2
18.0
Schlüsselweite SW
10
Standardfarbe
Natur
Artikel-Nr.   EP 440 - .9/16" - 18 UNF
Anschlussgewinde d1
.3/ 4" - 16 UNF
Kragen D
27.3
Gewindelänge L1
11.0
Kopfhöhe L2
21.0
Schlüsselweite SW
13
Standardfarbe
Natur
Artikel-Nr.   EP 440 - .3/ 4" - 16 UNF
Anschlussgewinde d1
.7/ 8" - 14 UNF
Kragen D
30.5
Gewindelänge L1
13.0
Kopfhöhe L2
23.0
Schlüsselweite SW
15
Standardfarbe
Natur
Artikel-Nr.   EP 440 - .7/ 8" - 14 UNF
Anschlussgewinde d1
1.1/16" - 12 UN
Kragen D
38.2
Gewindelänge L1
15.0
Kopfhöhe L2
25.0
Schlüsselweite SW
19
Standardfarbe
Natur
Artikel-Nr.   EP 440 - 1.1/16" - 12 UN
Anschlussgewinde d1
1.5/16" - 12 UN
Kragen D
44.8
Gewindelänge L1
15.0
Kopfhöhe L2
25.0
Schlüsselweite SW
24
Standardfarbe
Natur
Artikel-Nr.   EP 440 - 1.5/16" - 12 UN
Anschlussgewinde d1
1.5/ 8" - 12 UN
Kragen D
56.0
Gewindelänge L1
15.0
Kopfhöhe L2
26.0
Schlüsselweite SW
30
Standardfarbe
Natur
Artikel-Nr.   EP 440 - 1.5/ 8" - 12 UN
Anschlussgewinde d1
1.7/ 8" - 12 UN
Kragen D
63.7
Gewindelänge L1
15.0
Kopfhöhe L2
26.0
Schlüsselweite SW
30
Standardfarbe
Natur
Artikel-Nr.   EP 440 - 1.7/ 8" - 12 UN

Alle Abmessungen in mm. Technische Veränderungen vorbehalten.

CAPTOP® EP 440 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.

Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.

Ausstattung:
Mit vormontiertem O-Ring

Die neuen Dichtschrauben EP 440 besitzen durch Ihre Ausstattung mit einem zusätzlichen O-Ring sogar beim Einsatz unter erschwerten Bedingungen eine hervorragende Dichtwirkung z. B. bei

  • Unbearbeiteten Dichtflächen
  • galvanischen Oberflächen
  • Pulverbeschichtungen
  • KTL-Lackierungen
  • Trocknungen nach Nasslackier- ungen mit langen Prozesszeiten
  • hohen Prozesstemperaturen
  • erhöhtem Innendruck
Die von uns eingesetzte Ausschraub-Werkzeugtechnik stellt die präzise Ausformung des Gewindes und der umlaufenden Dichtlippe ohne Formtrenngrat jederzeit sicher.

Diese Präzision unserer Dichtschrauben ist beim sauberen und schnellen Eindrehen in hochsensible Gewindeanschlüsse oder beim zuverlässigen Schutz von Gewinden an Baugruppen von entscheidendem Vorteil.

Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.

Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
Klicken Sie hier.
