ProteC CaPtoP® EP 510

Gewinde-Schraubkappen

PDF - Produktdatenblatt downloaden

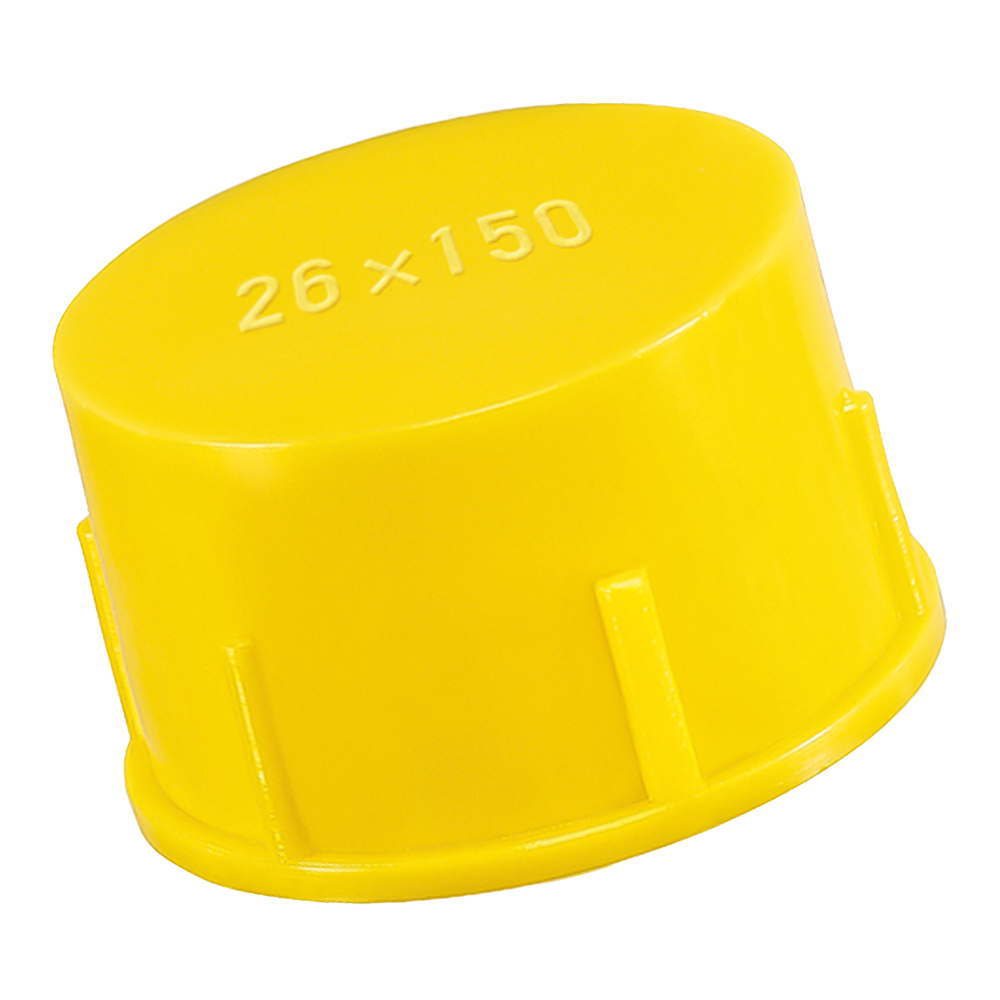

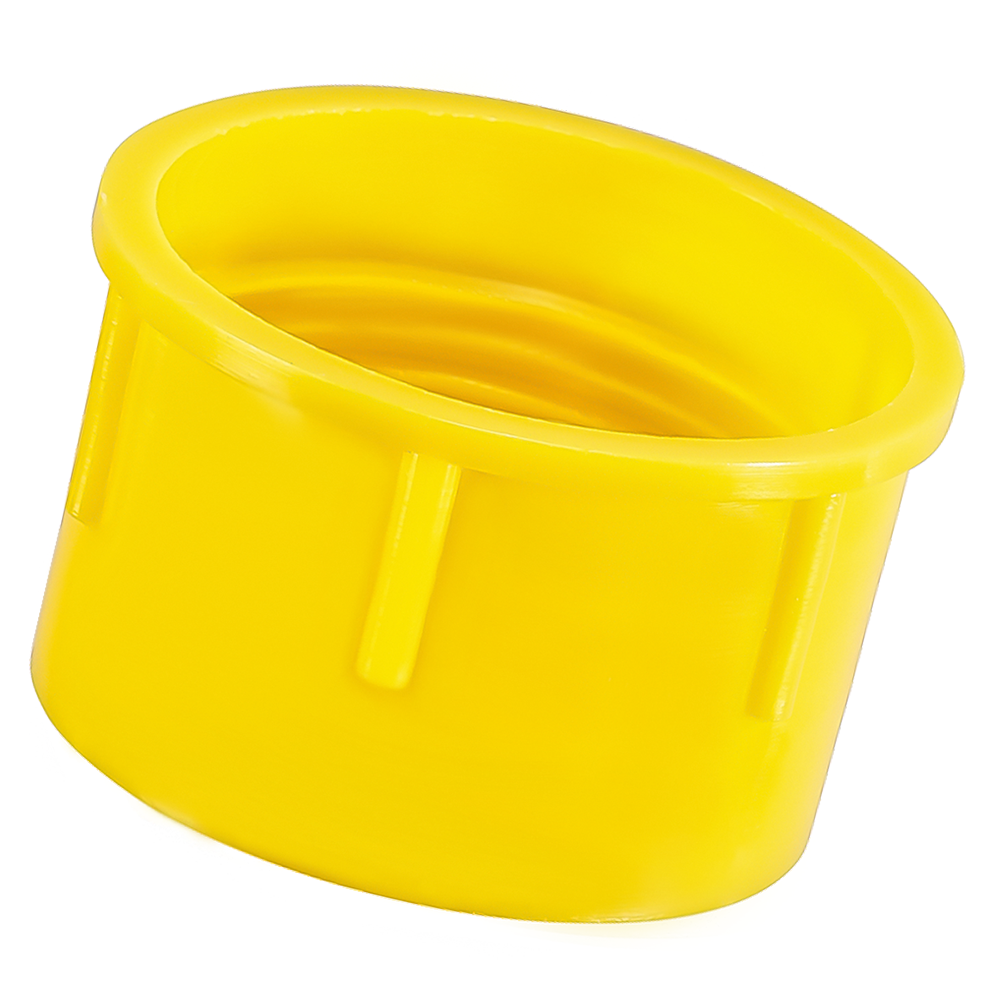

CaPtoP® EP 510

Gewinde-Schraubkappen

PDF - Produktdatenblatt downloaden

IHR CAPTOP® PRODUKTVORTEIL.  KONSEQUENTE DAUERTIEFPREISE.

Diese leichte Ausführung passt für eine Vielzahl von Gewindearten.

Leichter einbau und einfache Demontage durch die griffige Rippenkontur.

Lieferbar in einer Vielzahl unterschiedlicher Gewindearten - DIN EN ISO 228-1 · Metrisch · UN/UNF.

Farbe: gelb
Material: sortenreines und recyclebares LLD-PE

PROTEC CAPTOP EP 510

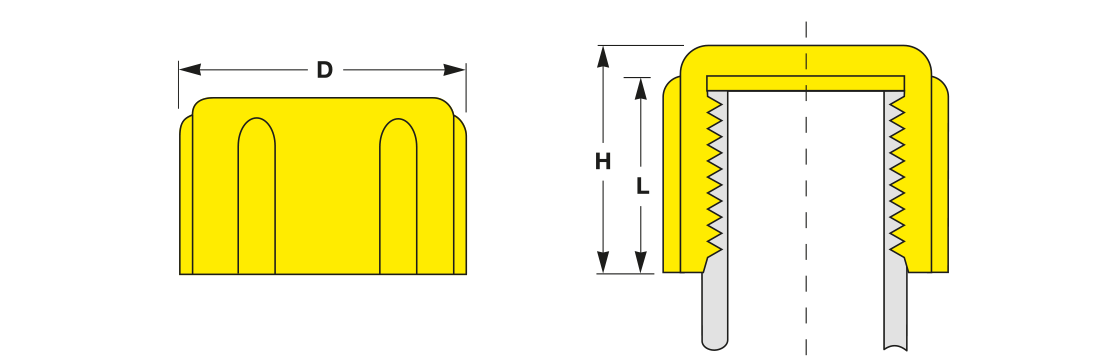

Gewinde D L H Artikel-Nr. Merken
  Rohrgewinde DIN ISO 6149-1
G   .1/8" 12.9   8.5   9.6 EP 510 - G   .1/8"
G   .1/4" 16.3 10.3 11.3 EP 510 - G   .1/4"
G   .3/8" 20.5 13.1 14.1 EP 510 - G   .3/8"
G   .1/2" 24.8 14.0 15.4 EP 510 - G   .1/2"
G   .5/8" 28.0 14.0 15.2 EP 510 - G   .5/8"
G   .3/4" 30.5 15.1 16.5 EP 510 - G   .3/4"
G 1." 39.0 18.0 19.5 EP 510 - G 1."
G 1.1/4" 47.0 15.8 17.3 EP 510 - G 1.1/4"
G 1.1/2" 56.5 16.7 18.7 EP 510 - G 1.1/2"
G 2." 65.0 18.6 20.1 EP 510 - G 2."
  Metrisch DIN 3852-1
M   8 x 1 12.0 11.0 12.0 EP 510 - M   8 x 1
M 10 x 1 14.2 12.9 14.2 EP 510 - M 10 x 1
M 12 x 1 16.4 12.7 14.2 EP 510 - M 12 x 1
M 12 x 1.5 16.4 12.7 14.2 EP 510 - M 12 x 1.5
M 14 x 1.5 18.2 12.8 14.1 EP 510 - M 14 x 1.5
M 16 x 1.5 20.0 12.8 14.2 EP 510 - M 16 x 1.5
M 18 x 1.5 22.0 13.8 15.2 EP 510 - M 18 x 1.5
M 20 x 1.5 24.2 14.6 16.1 EP 510 - M 20 x 1.5
M 22 x 1.5 25.9 15.0 16.0 EP 510 - M 22 x 1.5
M 24 x 1.5 28.6 14.7 16.2 EP 510 - M 24 x 1.5
M 26 x 1.5 30.8 13.5 15.3 EP 510 - M 26 x 1.5
M 27 x 2 32.0 13.5 15.3 EP 510 - M 27 x 2
M 30 x 1.5 35.0 14.5 16.3 EP 510 - M 30 x 1.5
M 30 x 2 35.0 14.5 16.2 EP 510 - M 30 x 2
M 36 x 1.5 42.0 16.8 18.6 EP 510 - M 36 x 1.5
M 36 x 2 42.0 16.8 18.6 EP 510 - M 36 x 2
M 42 x 2 50.0 15.7 17.7 EP 510 - M 42 x 2
M 45 x 1.5 51.0 18.7 20.3 EP 510 - M 45 x 1.5
M 45 x 2 51.0 18.7 20.3 EP 510 - M 45 x 2
M 52 x 2 59.0 19.0 20.5 EP 510 - M 52 x 2
  UNF - UN / ISO 11926
     .  3/  8" -24 UN 13.6 11.3 12.5 EP 510 -   .  3/  8"- 24 UN
     .  7/16" -20 UN 15.6 11.9 13.3 EP 510 -   .  7/16"- 20 UN
     .  1/  2" -20 UN 17.0 14.1 15.3 EP 510 -   .  1/  2"- 20 UN
     .  9/16" -18 UN 18.7 12.5 13.9 EP 510 -   .  9/16"- 18 UN
     .  5/  8" -18 UN 20.3 18.0 19.4 EP 510 -   .  5/  8"- 18 UN
     .  3/  4" -16 UN 23.6 17.6 19.2 EP 510 -   .  3/  4"- 16 UN
     .11/16"-16 UN 21.2 10.5 11.8 EP 510 -   .11/16"-16 UN
     .13/16"-16 UN 24.7 15.0 16.4 EP 510 -   .13/16"-16 UN
     .  7/  8" -14 UN 27.0 19.5 21.2 EP 510 -   .  7/  8" -14 UN
   1."          -14 UN 30.0 16.1 17.3 EP 510 - 1."          -14 UN
   1.  1/16"-12 UN 31.7 20.1 21.7 EP 510 - 1.  1/16"-12 UN
   1.  3/16"-12 UN 35.0 21.1 22.7 EP 510 - 1.  3/16"-12 UN
   1.  5/16"-12 UN 39.3 21.1 22.9 EP 510 - 1.  5/16"-12 UN
   1.  7/16"-12 UN 44.0 21.0 22.8 EP 510 - 1.  7/16"-12 UN
Gewinde D L H Artikel-Nr.
  Rohrgewinde DIN ISO 6149-1
G   .1/8" 12.9   8.5   9.6 EP 510 - G   .1/8"
G   .1/4" 16.3 10.3 11.3 EP 510 - G   .1/4"
G   .3/8" 20.5 13.1 14.1 EP 510 - G   .3/8"
G   .1/2" 24.8 14.0 15.4 EP 510 - G   .1/2"
G   .5/8" 28.0 14.0 15.2 EP 510 - G   .5/8"
G   .3/4" 30.5 15.1 16.5 EP 510 - G   .3/4"
G 1." 39.0 18.0 19.5 EP 510 - G 1."
G 1.1/4" 47.0 15.8 17.3 EP 510 - G 1.1/4"
G 1.1/2" 56.5 16.7 18.7 EP 510 - G 1.1/2"
G 2." 65.0 18.6 20.1 EP 510 - G 2."
  Metrisch DIN 3852-1
M   8 x 1 12.0 11.0 12.0 EP 510 - M   8 x 1
M 10 x 1 14.2 12.9 14.2 EP 510 - M 10 x 1
M 12 x 1 16.4 12.7 14.2 EP 510 - M 12 x 1
M 12 x 1.5 16.4 12.7 14.2 EP 510 - M 12 x 1.5
M 14 x 1.5 18.2 12.8 14.1 EP 510 - M 14 x 1.5
M 16 x 1.5 20.0 12.8 14.2 EP 510 - M 16 x 1.5
M 18 x 1.5 22.0 13.8 15.2 EP 510 - M 18 x 1.5
M 20 x 1.5 24.2 14.6 16.1 EP 510 - M 20 x 1.5
M 22 x 1.5 25.9 15.0 16.0 EP 510 - M 22 x 1.5
M 24 x 1.5 28.6 14.7 16.2 EP 510 - M 24 x 1.5
M 26 x 1.5 30.8 13.5 15.3 EP 510 - M 26 x 1.5
M 27 x 2 32.0 13.5 15.3 EP 510 - M 27 x 2
M 30 x 1.5 35.0 14.5 16.3 EP 510 - M 30 x 1.5
M 30 x 2 35.0 14.5 16.2 EP 510 - M 30 x 2
M 36 x 1.5 42.0 16.8 18.6 EP 510 - M 36 x 1.5
M 36 x 2 42.0 16.8 18.6 EP 510 - M 36 x 2
M 42 x 2 50.0 15.7 17.7 EP 510 - M 42 x 2
M 45 x 1.5 51.0 18.7 20.3 EP 510 - M 45 x 1.5
M 45 x 2 51.0 18.7 20.3 EP 510 - M 45 x 2
M 52 x 2 59.0 19.0 20.5 EP 510 - M 52 x 2
  UNF - UN / ISO 11926
     .  3/  8" -24 UN 13.6 11.3 12.5 EP 510 -   .  3/  8"- 24 UN
     .  7/16" -20 UN 15.6 11.9 13.3 EP 510 -   .  7/16"- 20 UN
     .  1/  2" -20 UN 17.0 14.1 15.3 EP 510 -   .  1/  2"- 20 UN
     .  9/16" -18 UN 18.7 12.5 13.9 EP 510 -   .  9/16"- 18 UN
     .  5/  8" -18 UN 20.3 18.0 19.4 EP 510 -   .  5/  8"- 18 UN
     .  3/  4" -16 UN 23.6 17.6 19.2 EP 510 -   .  3/  4"- 16 UN
     .11/16"-16 UN 21.2 10.5 11.8 EP 510 -   .11/16"-16 UN
     .13/16"-16 UN 24.7 15.0 16.4 EP 510 -   .13/16"-16 UN
     .  7/  8" -14 UN 27.0 19.5 21.2 EP 510 -   .  7/  8" -14 UN
   1."          -14 UN 30.0 16.1 17.3 EP 510 - 1."          -14 UN
   1.  1/16"-12 UN 31.7 20.1 21.7 EP 510 - 1.  1/16"-12 UN
   1.  3/16"-12 UN 35.0 21.1 22.7 EP 510 - 1.  3/16"-12 UN
   1.  5/16"-12 UN 39.3 21.1 22.9 EP 510 - 1.  5/16"-12 UN
   1.  7/16"-12 UN 44.0 21.0 22.8 EP 510 - 1.  7/16"-12 UN
  UNF - UN / ISO 11926
Name
G .1/8"
Name
12.9
Name
8.5
Name
9.6
Artikelnummer
EP 510 - G .1/8"
Name
G .1/4"
Name
16.3
Name
10.3
Name
11.3
Artikelnummer
EP 510 - G .1/4"
Name
G .3/8"
Name
20.5
Name
13.1
Name
14.1
Artikelnummer
EP 510 - G .3/8"
Name
G .1/2"
Name
24.8
Name
14.0
Name
15.4
Artikelnummer
EP 510 - G .1/2"
Name
G .5/8"
Name
28.0
Name
14.0
Name
15.2
Artikelnummer
EP 510 - G .5/8"
Name
G .3/4"
Name
30.5
Name
15.1
Name
16.5
Artikelnummer
EP 510 - G .3/4"
Name
G 1."
Name
39.0
Name
18.0
Name
19.5
Artikelnummer
EP 510 - G 1."
Name
G 1.1/4"
Name
47.0
Name
15.8
Name
17.3
Artikelnummer
EP 510 - G 1.1/4"
Name
G 1.1/2"
Name
56.5
Name
16.7
Name
18.7
Artikelnummer
EP 510 - G 1.1/2"
Name
G 2."
Name
65.0
Name
18.6
Name
20.1
Artikelnummer
EP 510 - G 2."
  UNF - UN / ISO 11926
Name
M 8 x 1
Name
12.0
Name
11.0
Name
12.0
Artikelnummer
EP 510 - M 8 x 1
Name
M 10 x 1
Name
14.2
Name
12.9
Name
14.2
Artikelnummer
EP 510 - M 10 x 1
Name
M 12 x 1
Name
16.4
Name
12.7
Name
14.2
Artikelnummer
EP 510 - M 12 x 1
Name
M 12 x 1.5
Name
16.4
Name
12.7
Name
14.2
Artikelnummer
EP 510 - M 12 x 1.5
Name
M 14 x 1.5
Name
18.2
Name
12.8
Name
14.1
Artikelnummer
EP 510 - M 14 x 1.5
Name
M 16 x 1.5
Name
20.0
Name
12.8
Name
14.2
Artikelnummer
EP 510 - M 16 x 1.5
Name
M 18 x 1.5
Name
22.0
Name
13.8
Name
15.2
Artikelnummer
EP 510 - M 18 x 1.5
Name
M 20 x 1.5
Name
24.2
Name
14.6
Name
16.1
Artikelnummer
EP 510 - M 20 x 1.5
Name
M 22 x 1.5
Name
25.9
Name
15.0
Name
16.0
Artikelnummer
EP 510 - M 22 x 1.5
Name
M 24 x 1.5
Name
28.6
Name
14.7
Name
16.2
Artikelnummer
EP 510 - M 24 x 1.5
Name
M 26 x 1.5
Name
30.8
Name
13.5
Name
15.3
Artikelnummer
EP 510 - M 26 x 1.5
Name
M 27 x 2
Name
32.0
Name
13.5
Name
15.3
Artikelnummer
EP 510 - M 27 x 2
Name
M 30 x 1.5
Name
35.0
Name
14.5
Name
16.3
Artikelnummer
EP 510 - M 30 x 1.5
Name
M 30 x 2
Name
35.0
Name
14.5
Name
16.2
Artikelnummer
EP 510 - M 30 x 2
Name
M 36 x 1.5
Name
42.0
Name
16.8
Name
18.6
Artikelnummer
EP 510 - M 36 x 1.5
Name
M 36 x 2
Name
42.0
Name
16.8
Name
18.6
Artikelnummer
EP 510 - M 36 x 2
Name
M 42 x 2
Name
50.0
Name
15.7
Name
17.7
Artikelnummer
EP 510 - M 42 x 2
Name
M 45 x 1.5
Name
51.0
Name
18.7
Name
20.3
Artikelnummer
EP 510 - M 45 x 1.5
Name
M 45 x 2
Name
51.0
Name
18.7
Name
20.3
Artikelnummer
EP 510 - M 45 x 2
Name
M 52 x 2
Name
59.0
Name
19.0
Name
20.5
Artikelnummer
EP 510 - M 52 x 2
  UNF - UN / ISO 11926
Name
. 3/ 8" -24 UN
Name
13.6
Name
11.3
Name
12.5
Artikelnummer
EP 510 - . 3/ 8"- 24 UN
Name
. 7/16" -20 UN
Name
15.6
Name
11.9
Name
13.3
Artikelnummer
EP 510 - . 7/16"- 20 UN
Name
. 1/ 2" -20 UN
Name
17.0
Name
14.1
Name
15.3
Artikelnummer
EP 510 - . 1/ 2"- 20 UN
Name
. 9/16" -18 UN
Name
18.7
Name
12.5
Name
13.9
Artikelnummer
EP 510 - . 9/16"- 18 UN
Name
. 5/ 8" -18 UN
Name
20.3
Name
18.0
Name
19.4
Artikelnummer
EP 510 - . 5/ 8"- 18 UN
Name
. 3/ 4" -16 UN
Name
23.6
Name
17.6
Name
19.2
Artikelnummer
EP 510 - . 3/ 4"- 16 UN
Name
.11/16"-16 UN
Name
21.2
Name
10.5
Name
11.8
Artikelnummer
EP 510 - .11/16"-16 UN
Name
.13/16"-16 UN
Name
24.7
Name
15.0
Name
16.4
Artikelnummer
EP 510 - .13/16"-16 UN
Name
. 7/ 8" -14 UN
Name
27.0
Name
19.5
Name
21.2
Artikelnummer
EP 510 - . 7/ 8" -14 UN
Name
1." -14 UN
Name
30.0
Name
16.1
Name
17.3
Artikelnummer
EP 510 - 1." -14 UN
Name
1. 1/16"-12 UN
Name
31.7
Name
20.1
Name
21.7
Artikelnummer
EP 510 - 1. 1/16"-12 UN
Name
1. 3/16"-12 UN
Name
35.0
Name
21.1
Name
22.7
Artikelnummer
EP 510 - 1. 3/16"-12 UN
Name
1. 5/16"-12 UN
Name
39.3
Name
21.1
Name
22.9
Artikelnummer
EP 510 - 1. 5/16"-12 UN
Name
1. 7/16"-12 UN
Name
44.0
Name
21.0
Name
22.8
Artikelnummer
EP 510 - 1. 7/16"-12 UN

Alle Abmessungen in mm. Technische Veränderungen vorbehalten.

CAPTOP® EP 510 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.

Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.

Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
Klicken Sie hier.


Diese Normserien werden Sie auch interessieren

CAPTOP® EP 505

Schraubkappen mit montierter Flachdichtung

CAPTOP® EP 250

Offene Schutzringe für Rohrkanten

CAPTOP® EP 185

System-Druckrohrstopfen

CAPTOP® EP 306

Flansch-Abdeckungen für Schnellmontage

Zertifizierte Produktion

Unsere International anerkannten Zertifizierungen wie UL, CSA, BSA, DIN EN ISO 9001:2015, VDE und VDA 6.1 sind ein Beleg für das hohe Niveau aller einbezogenen Protec Qualitätsicherungssysteme.

Nichts verpassen mit dem Protec Newsletter.

Unser PROTEC Newsletter informiert Sie regelmäßig über wichtige Inhalte, aktuelle Aktionen, neue Serien sowie bevorstehende Veranstaltungen und vieles mehr! Der Newsletter, den Sie kostenlos als E-Mail erhalten, erscheint in der Regel ein Mal im Monat und ist jederzeit kündbar.

Jetzt kostenlos abonnieren

Protec Plastics - Weltweit für Sie da

HEADQUARTER

PROTEC PLASTICS - THE CAP COMPANY GmbH & Co. KG

Kunststoffwerk - Werkzeugbau • Im Hegen 18 - 24 • D-22113 Oststeinbek • Telefon: 040 - 713 77 40 • Telefax: 040 - 713 87 62 • sales@protec.de

PROTEC PLASTICS
THE CAP COMPANY SARL

ZA de la Teppe
135 rue Albert Métras
01250 Ceyzériat

Téléphone: 04. 74. 47. 12. 11
Téléfax: 04. 74. 25. 07. 10

e-Mail: sales@protecinfo.fr

PROTEC PLASTICS
THE CAP COMPANY LTD

Princess Park - Princesway North
Team Valley
Tyne & Wear - NE11 ONF

Phone: (0191) 442 42 42
Fax: (0101) 442 42 22

e-Mail: sales@protecinfo.co.uk

PROTEC PLASTICS
THE CAP COMPANY

Aspen Lake One - Centre 1911
13785 Highway 183, Ste. 125
Austin, TX 78750 USA

Phone: 512-238-3148
Fax: 512-238-3001

e-Mail: sales@protec.de

PROTEC PLASTICS
SP. Z O.O.

Ul. Stefana Okrzei 14
57-300 Kłodzko
Polska

Tél.: +48 694 252 843

e-Mail: info@protecplastics.pl

Impressum | Kontaktformular | Datenschutzerklärung | Karriere bei Protec | Zertifizierungen

copyright (c) 2024 by Protec Plastics. The Cap Company GmbH & Co. KG
