IHR CAPTOP® PRODUKTVORTEIL. KONSEQUENTE DAUERTIEFPREISE.
Schutz- und Dichtfunktion durch vormontierte Flachdichtung für erhöhte Dichtigkeitsanforderungen.

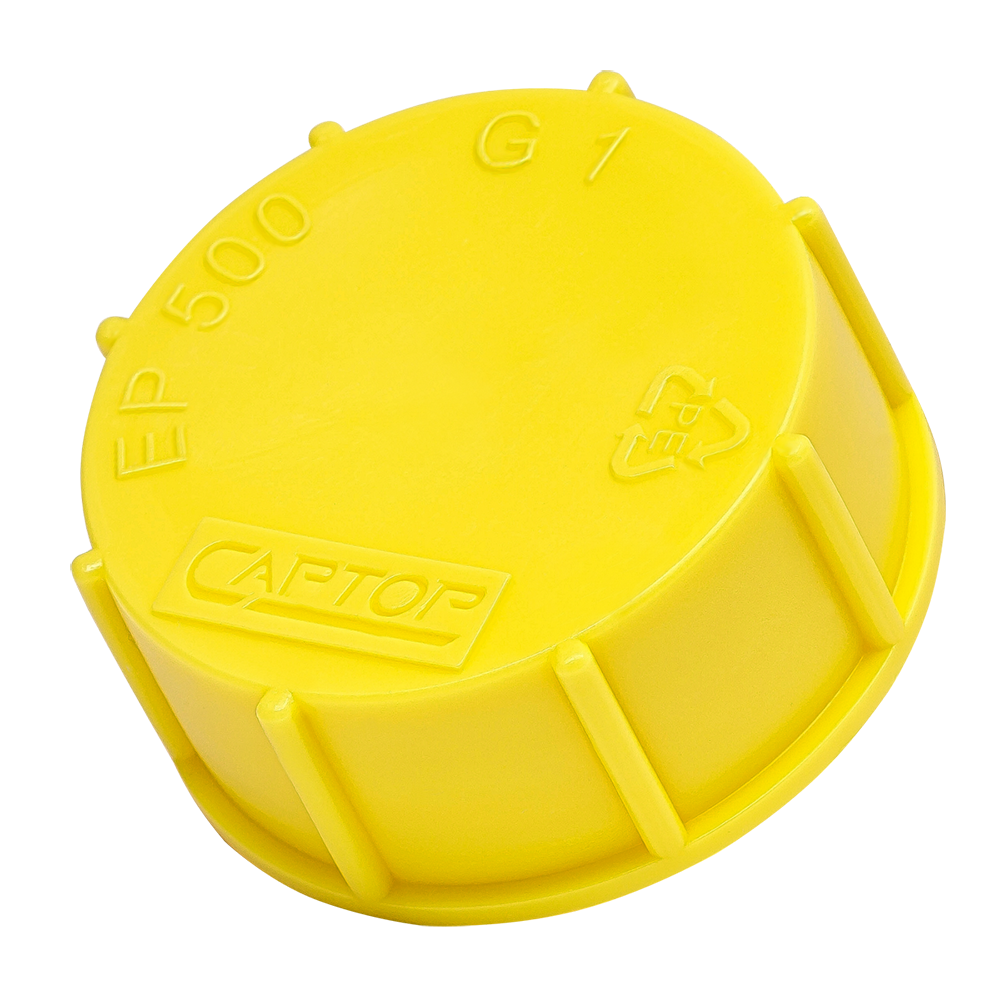

Durch die werkseitige Einlage einer inneren
Neoprendichtung in unsere Schraubkappe EP 500 wird das Auslaufen von
Flüssigkeiten auch unter erschwerten Bedingungen verhindert.
DIN EN ISO 228-1 · Metrisch · UN/UNF
Farbe: gelb
Material: sortenreines und recyclebares HD-PE

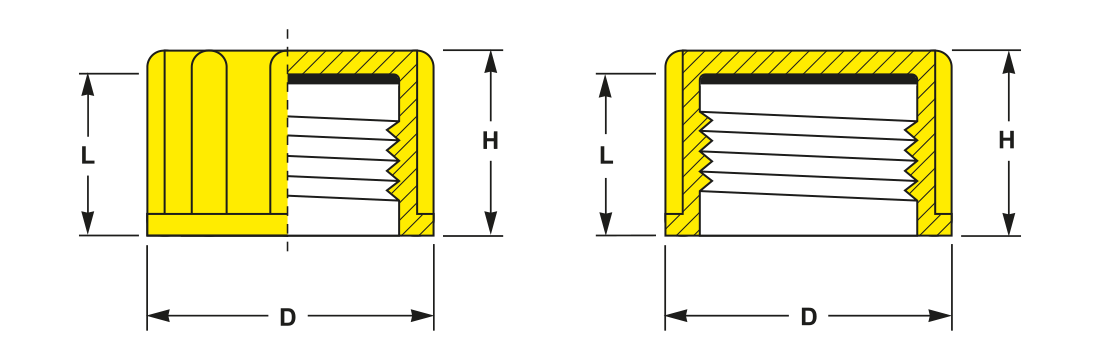

| Gewinde | D | L | H | Artikel-Nr. | Merken |
|---|
| Rohrgewinde DIN ISO 6149-1 | |||||
| G .1/4" | 18.0 | 12.0 | 13.5 | EP 505 - G .1/4" | |
|---|---|---|---|---|---|
| G .3/8" | 21.0 | 11.2 | 13.5 | EP 505 - G .3/8" | |
| G .1/2" | 25.4 | 13.0 | 15.5 | EP 505 - G .1/2" | |
| G .5/8" | 28.0 | 14.0 | 15.5 | EP 505 - G .5/8" | |
| G .3/4" | 32.0 | 14.0 | 16.0 | EP 505 - G .3/4" | |
| G 1." | 39.4 | 12.9 | 16.0 | EP 505 - G 1." | |
| G 1.1/4" | 47.7 | 17.7 | 19.7 | EP 505 - G 1.1/4" | |
| G 1.1/2" | 56.0 | 17.0 | 19.0 | EP 505 - G 1.1/2" | |
| G 2." | 68.0 | 17.5 | 20.0 | EP 505 - G 2." | |
| Metrisch DIN 3852-1 | |||||
| M 10 x 1 | 14.0 | 8.0 | 9.0 | EP 505 - M 10 x 1 | |
| M 12 x 1.5 | 16.0 | 12.0 | 13.5 | EP 505 - M 12 x 1.5 | |
| M 14 x 1.5 | 18.0 | 10.9 | 13.4 | EP 505 - M 14 x 1.5 | |
| M 16 x 1.5 | 20.9 | 10.6 | 13.0 | EP 505 - M 16 x 1.5 | |
| M 18 x 1.5 | 22.0 | 12.0 | 13.2 | EP 505 - M 18 x 1.5 | |
| M 20 x 1.5 | 25.0 | 14.0 | 15.5 | EP 505 - M 20 x 1.5 | |
| M 22 x 1.5 | 28.0 | 14.0 | 15.5 | EP 505 - M 22 x 1.5 | |
| M 24 x 1.5 | 30.0 | 13.7 | 15.2 | EP 505 - M 24 x 1.5 | |
| M 26 x 1.5 | 34.0 | 11.0 | 13.0 | EP 505 - M 26 x 1.5 | |
| M 30 x 2 | 38.0 | 13.7 | 16.0 | EP 505 - M 30 x 2 | |
| M 36 x 2 | 44.0 | 17.0 | 18.6 | EP 505 - M 36 x 2 | |
| M 42 x 2 | 50.0 | 15.0 | 17.0 | EP 505 - M 42 x 2 | |
| M 45 x 2 | 53.2 | 13.7 | 16.5 | EP 505 - M 45 x 2 | |
| M 52 x 2 | 60.0 | 15.0 | 17.0 | EP 505 - M 52 x 2 | |
| UNF - UN / ISO 11926 | |||||
| . 7/16" -20 UNF | 15.0 | 12.0 | 13.5 | EP 505 - . 7/16"- 20 UNF | |
| . 1/ 2" -20 UNF | 18.0 | 15.0 | 16.5 | EP 505 - . 1/ 2"- 20 UNF | |
| . 9/16" -18 UNF | 18.0 | 12.0 | 13.5 | EP 505 - . 9/16"- 18 UNF | |
| . 5/ 8" -18 UNF | 19.3 | 14.2 | 15.0 | EP 505 - . 5/ 8"- 18 UNF | |
| . 3/ 4" -16 UNF | 24.0 | 18.0 | 19.5 | EP 505 - . 3/ 4"- 16 UNF | |
| . 7/ 8" -14 UNF | 27.0 | 20.0 | 21.5 | EP 505 - . 7/ 8" -14 UNF | |
| 1. 1/16"-12 UN | 34.0 | 23.0 | 25.0 | EP 505 - 1. 1/16"-12 UN | |
| 1. 5/16"-12 UN | 40.0 | 24.0 | 26.0 | EP 505 - 1. 5/16"-12 UN | |
| 1. 5/ 8"-12 UN | 50.0 | 17.0 | 19.0 | EP 505 - 1. 5/ 8"-12 UN | |
| 1. 7/ 8"-12 UN | 55.0 | 18.0 | 20.0 | EP 505 - 1. 7/ 8"-12 UN | |
| Gewinde | D | L | H | Artikel-Nr. |
|---|
| Rohrgewinde DIN ISO 6149-1 | |||||
| G .1/4" | 18.0 | 12.0 | 13.5 | EP 505 - G .1/4" | |
|---|---|---|---|---|---|
| G .3/8" | 21.0 | 11.2 | 13.5 | EP 505 - G .3/8" | |
| G .1/2" | 25.4 | 13.0 | 15.5 | EP 505 - G .1/2" | |
| G .5/8" | 28.0 | 14.0 | 15.5 | EP 505 - G .5/8" | |
| G .3/4" | 32.0 | 14.0 | 16.0 | EP 505 - G .3/4" | |
| G 1." | 39.4 | 12.9 | 16.0 | EP 505 - G 1." | |
| G 1.1/4" | 47.7 | 17.7 | 19.7 | EP 505 - G 1.1/4" | |
| G 1.1/2" | 56.0 | 17.0 | 19.0 | EP 505 - G 1.1/2" | |
| G 2." | 68.0 | 17.5 | 20.0 | EP 505 - G 2." | |
| Metrisch DIN 3852-1 | |||||
| M 10 x 1 | 14.0 | 8.0 | 9.0 | EP 505 - M 10 x 1 | |
| M 12 x 1.5 | 16.0 | 12.0 | 13.5 | EP 505 - M 12 x 1.5 | |
| M 14 x 1.5 | 18.0 | 10.9 | 13.4 | EP 505 - M 14 x 1.5 | |
| M 16 x 1.5 | 20.9 | 10.6 | 13.0 | EP 505 - M 16 x 1.5 | |
| M 18 x 1.5 | 22.0 | 12.0 | 13.2 | EP 505 - M 18 x 1.5 | |
| M 20 x 1.5 | 25.0 | 14.0 | 15.5 | EP 505 - M 20 x 1.5 | |
| M 22 x 1.5 | 28.0 | 14.0 | 15.5 | EP 505 - M 22 x 1.5 | |
| M 24 x 1.5 | 30.0 | 13.7 | 15.2 | EP 505 - M 24 x 1.5 | |
| M 26 x 1.5 | 34.0 | 11.0 | 13.0 | EP 505 - M 26 x 1.5 | |
| M 30 x 2 | 38.0 | 13.7 | 16.0 | EP 505 - M 30 x 2 | |
| M 36 x 2 | 44.0 | 17.0 | 18.6 | EP 505 - M 36 x 2 | |
| M 42 x 2 | 50.0 | 15.0 | 17.0 | EP 505 - M 42 x 2 | |
| M 45 x 2 | 53.2 | 13.7 | 16.5 | EP 505 - M 45 x 2 | |
| M 52 x 2 | 60.0 | 15.0 | 17.0 | EP 505 - M 52 x 2 | |
| UNF - UN / ISO 11926 | |||||
| . 7/16" -20 UNF | 15.0 | 12.0 | 13.5 | EP 505 - . 7/16"- 20 UNF | |
| . 1/ 2" -20 UNF | 18.0 | 15.0 | 16.5 | EP 505 - . 1/ 2"- 20 UNF | |
| . 9/16" -18 UNF | 18.0 | 12.0 | 13.5 | EP 505 - . 9/16"- 18 UNF | |
| . 5/ 8" -18 UNF | 19.3 | 14.2 | 15.0 | EP 505 - . 5/ 8"- 18 UNF | |
| . 3/ 4" -16 UNF | 24.0 | 18.0 | 19.5 | EP 505 - . 3/ 4"- 16 UNF | |
| . 7/ 8" -14 UNF | 27.0 | 20.0 | 21.5 | EP 505 - . 7/ 8" -14 UNF | |
| 1. 1/16"-12 UN | 34.0 | 23.0 | 25.0 | EP 505 - 1. 1/16"-12 UN | |
| 1. 5/16"-12 UN | 40.0 | 24.0 | 26.0 | EP 505 - 1. 5/16"-12 UN | |
| 1. 5/ 8"-12 UN | 50.0 | 17.0 | 19.0 | EP 505 - 1. 5/ 8"-12 UN | |
| 1. 7/ 8"-12 UN | 55.0 | 18.0 | 20.0 | EP 505 - 1. 7/ 8"-12 UN | |
Alle Abmessungen in mm. Technische Veränderungen vorbehalten.
CAPTOP® EP 505 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.
Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.

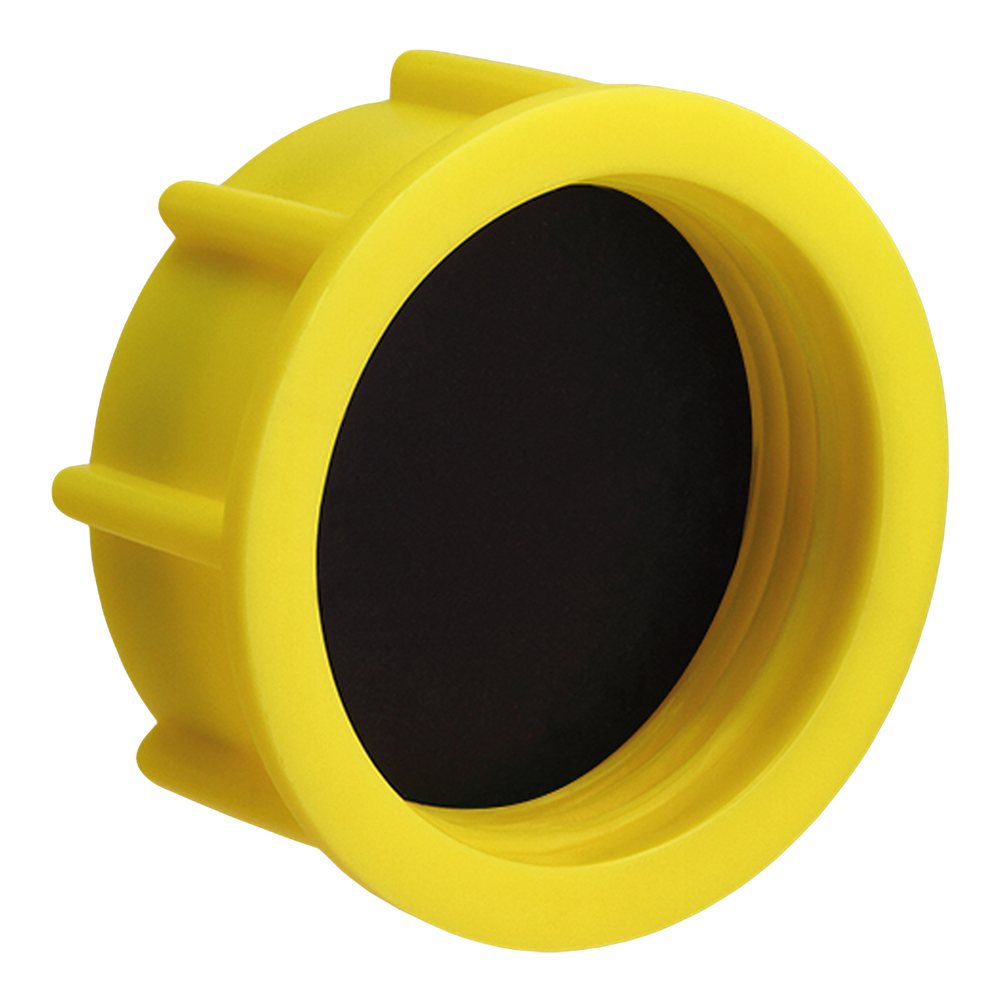

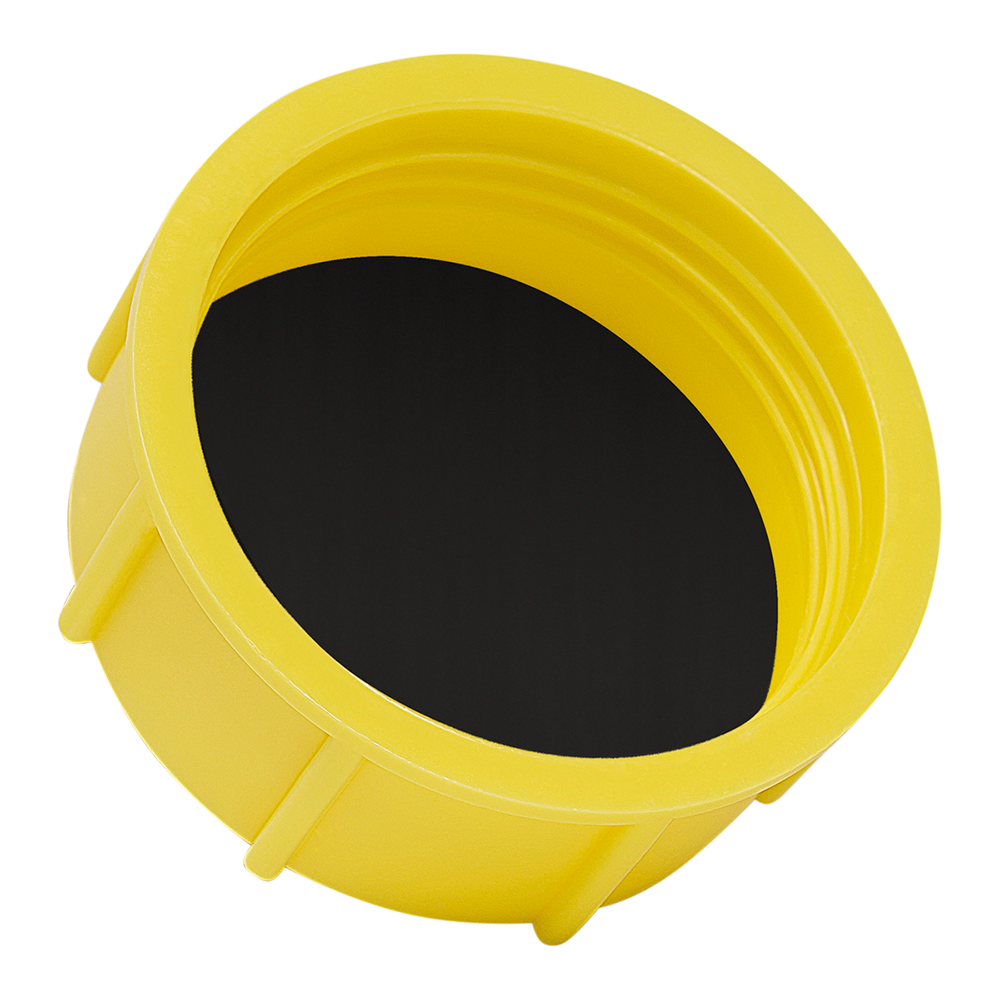

Erweiterte Dichtfunktion durch vormontierte
Flachdichtung.
Mit dem vormontierten Dichteinsatz
bieten diese Schraubkappen
überall dort die technische Sicherheit,
wo während der Lagerung, auf
dem Transport, bei Nachbehandlungs-
und Montageschritten
ein erhöhter Schutz gegen den
Ein- und Austritt von Flüssigkeiten
gefordert ist.
Eine griffige Rändelung auf der
Außenseite unterstützt die schnelle
und leichtgängige Montage und
Demontage.
Diese Ausführung wird bereits
erfolgreich in der Automobil- und
Hydraulikindustrie und dem gesamten
Maschinen- und Anlagenbau
eingesetzt.
Für erhöhte Dichtigkeitsanforderungen.
DIN EN ISO 228-1 · Metrisch · UN/UNF
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.
Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
Klicken Sie hier.
Flexible Griffkappen mit innenliegender Dichtlippe
Montage-Schutzkappe aus Silikon mit Greifrand
Flansch-Kegelstopfen zum Schutz der Dichtleiste
Flansch-Abdeckungen für Schnellmontage
