ProteC CaPtoP® EP 700

Quadrat-Lamellenstopfen

PDF - Produktdatenblatt downloaden

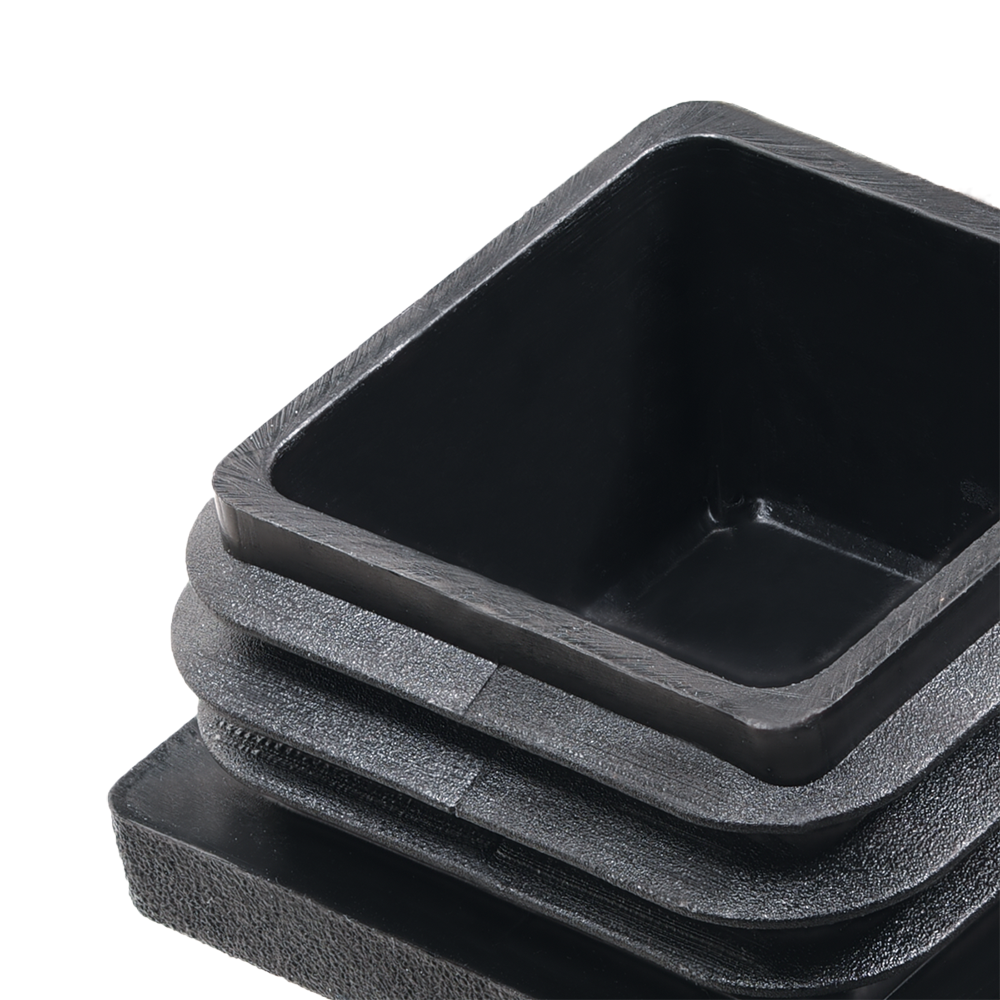

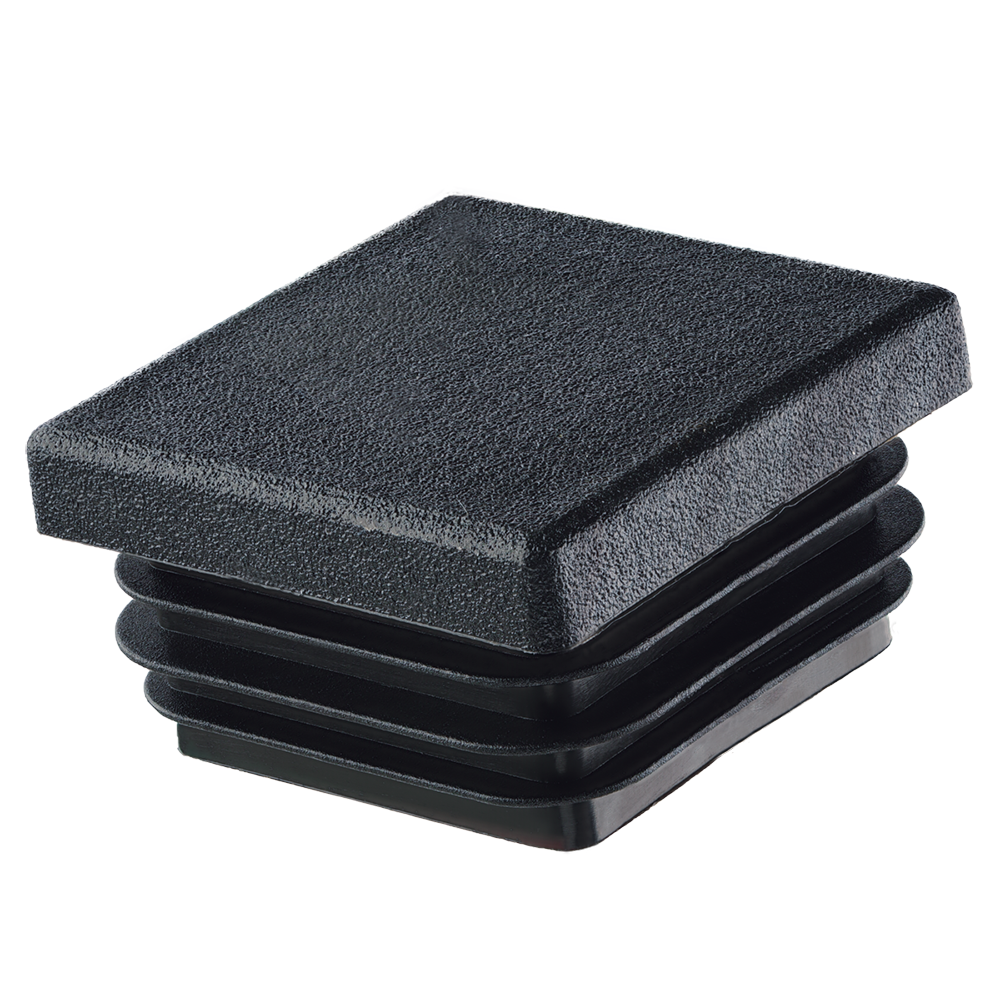

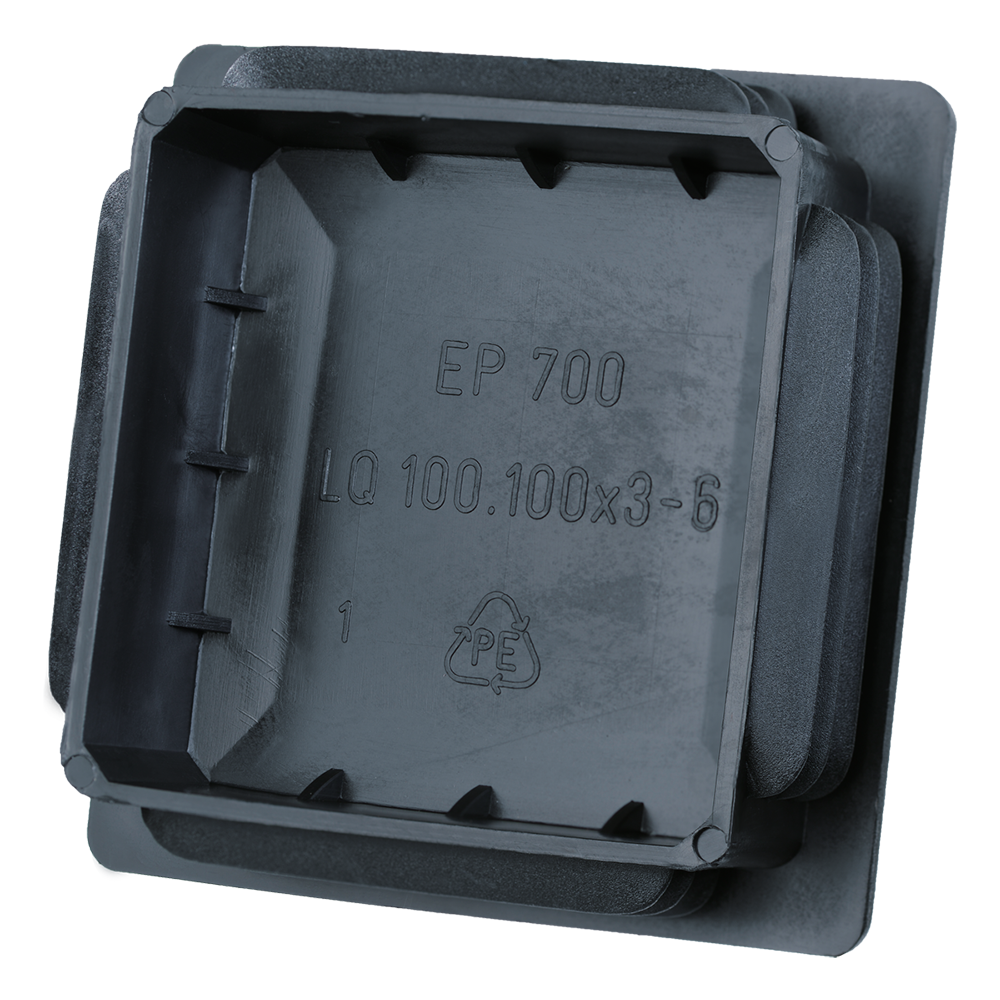

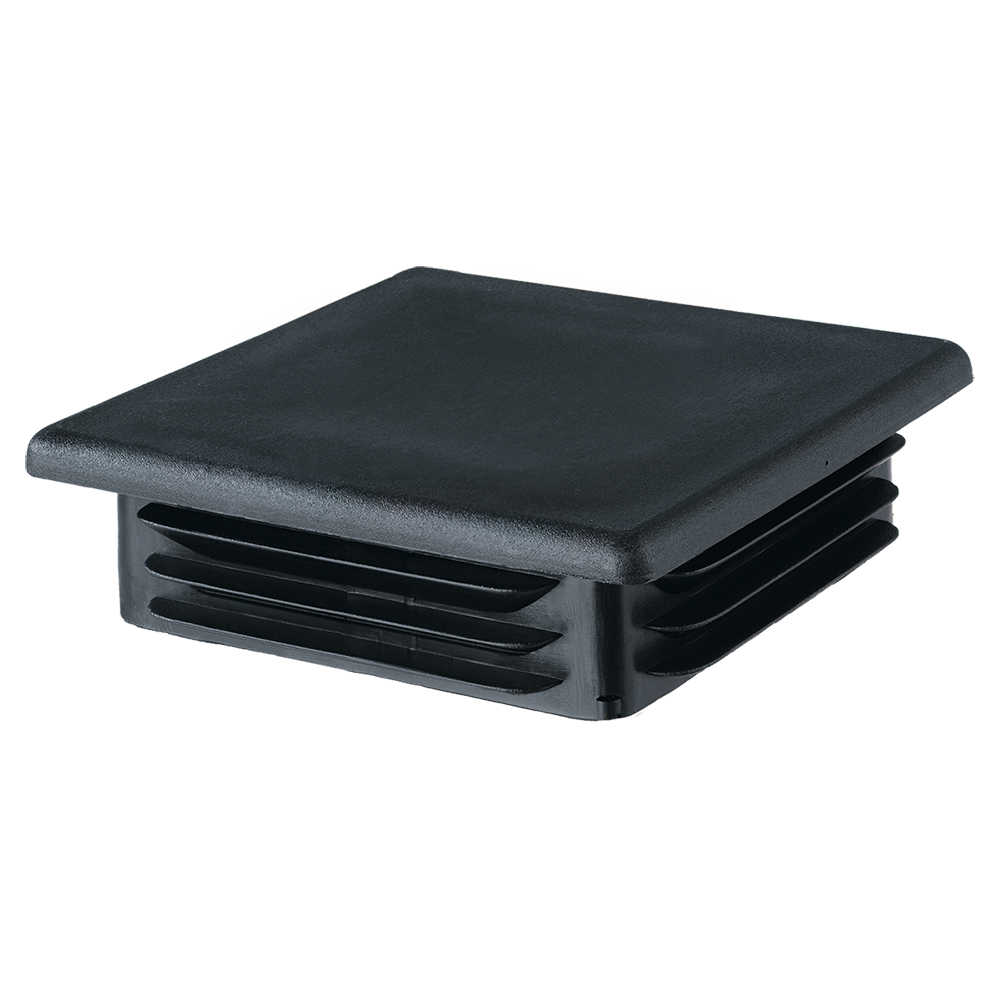

CaPtoP® EP 700

Quadrat-Lamellenstopfen

PDF - Produktdatenblatt downloaden

IHR CAPTOP® PRODUKTVORTEIL.  KONSEQUENTE DAUERTIEFPREISE.

Robuste Ausführung für erhöhte Beanspruchung.

Einfache Montage und fester Sitz durch die ausgeprägte Rippenkonstruktion im Bereich des Schaftes.

Überzeugt durch guten Presssitz bei gleichzeitiger Überbrückung von Maßtoleranzen der Profilrohre.

Farbe: schwarz
Material: sortenreines und recyclebares LLD-PE

PROTEC CAPTOP EP 700

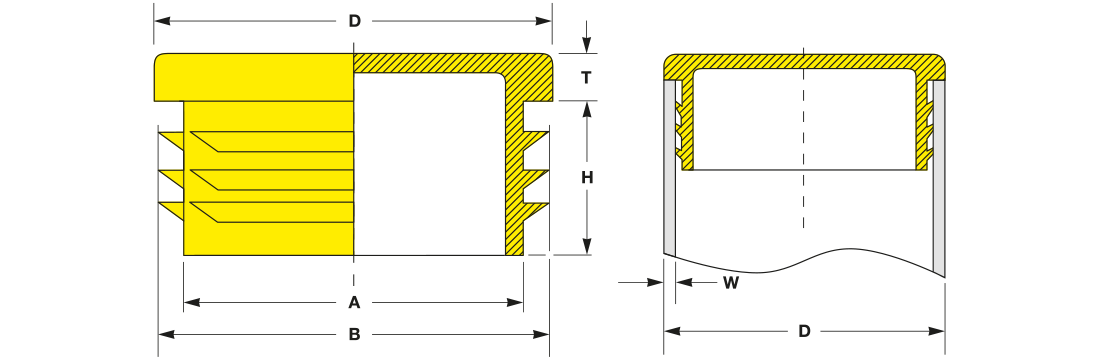

D / E W A B H T Artikel-Nr. Merken
  10.0 x    10.0 1.0 - 2.0     6.0     8.6   9.8 4.0 LQ   10.    10. x 1.0-2.0
  12.0 x    12.0 1.0 - 2.0     6.8   11.4 11.6 4.0 LQ   12.    12. x 1.0-2.0
  13.0 x    13.0 1.0 - 2.0     7.0   11.5 11.5 5.0 LQ   13.    13. x 1.0-2.0
  15.0 x    15.0 1.0 - 2.0   11.0   14.5 11.3 5.0 LQ   15.    15. x 1.0-2.0
  16.0 x    16.0 1.0 - 2.0   11.0   15.5 11.4 5.0 LQ   16.    16. x 1.0-2.0
  18.0 x    18.0 1.0 - 2.0   13.3   17.5 11.2 5.0 LQ   18.    18. x 1.0-2.0
  20.0 x    20.0 1.0 - 2.0   13.2   19.3 11.5 5.0 LQ   20.    20. x 1.0-2.0
  22.0 x    22.0 1.0 - 2.0   17.6   21.0 13.8 5.0 LQ   22.    22. x 1.0-2.0
  25.0 x    25.0 1.0 - 2.0   19.7   24.1 11.9 5.0 LQ   25.    25. x 1.0-2.0
  25.0 x    25.0 3.0   17.0   21.0 13.6 5.0 LQ   25.    25. x 3.0
  27.0 x    27.0 1.0 - 2.0   22.8   27.0 14.2 5.0 LQ   27.    27. x 1.0-2.0
  28.0 x    28.0 2.5 - 3.0   19.0   25.6 11.5 5.0 LQ   28.    28. x 2.5-3.0
  30.0 x    30.0 1.0 - 2.0   24.0   28.9 11.5 4.8 LQ   30.    30. x 1.0-2.0
  30.0 x    30.0 2.5 - 4.5   19.7   25.4 11.5 4.8 LQ   30.    30. x 2.5-4.5
  30.0 x    30.0 2.0 - 3.0   19.7   25.2 11.5 5.0 LQ   30.    30. x 2.0-3.0
  32.0 x    32.0 2.0 - 2.5   24.0   31.0 11.6 5.0 LQ   32.    32. x 2.0-2.5
  35.0 x    35.0 1.0 - 2.0   28.0   34.0 14.5 5.0 LQ   34.    34. x 1.0-2.0
  35.0 x    35.0 1.0 - 2.5   28.0   34.0 14.5 5.0 LQ   35.    35. x 1.0-2.5
  35.0 x    35.0 3.0   22.8   30.1 14.9 5.0 LQ   35.    35. x 3.0
  40.0 x    40.0 1.0 - 2.0   33.5   38.0 14.3 4.8 LQ   40.    40. x 1.0-2.0
  40.0 x    40.0 3.0   31.6   35.3 14.6 5.3 LQ   40.    40. x 3.0
  40.0 x    40.0 4.0   28.0   35.0 15.0 5.0 LQ   40.    40. x 4.0
  40.0 x    40.0 5.0   28.9   33.8 14.8 5.0 LQ   40.    40. x 5.0
  45.0 x    45.0 1.0 - 2.0   38.0   44.4 14.6 4.9 LQ   45.    45. x 1.0-2.0
  50.0 x    50.0 1.0 - 2.0   43.4   49.5 14.5 4.8 LQ   50.    50. x 1.0-2.0
  50.0 x    50.0 2.6 - 4.0   36.6   45.1 25.0 5.7 LQ   50.    50. x 2.6-4.0
  50.0 x    50.0 3.0   42.6   46.0 14.6 5.2 LQ   50.    50. x 3.0
  50.0 x    50.0 5.0   38.2   44.8 14.5 4.8 LQ   50.    50. x 5.0
  60.0 x    60.0 1.0 - 3.0   46.3   58.0 19.3 4.8 LQ   60.    60. x 1.0-3.0
  60.0 x    60.0 3.0 - 5.0   47.0   54.7 19.5 4.8 LQ   60.    60. x 3.0-5.0
  70.0 x    70.0 2.0 - 4.0   61.0   67.5 18.5 5.0 LQ   70.    70. x 2.0-4.0
  80.0 x    80.0 3.0 - 4.0   71.0   75.5 17.0 5.0 LQ   80.    80. x 3.0-4.0
  80.0 x    80.0 5.0   68.0   75.5 24.0 5.0 LQ   80.    80. x 5.0
  90.0 x    90.0 2.0 - 5.0   78.0   88.9 17.5 5.3 LQ   90.    90. x 2.0-5.0
  90.0 x    90.0 3.0   78.3   87.0 17.7 5.3 LQ   90.    90. x 3.0
  90.0 x    90.0 5.0   78.3   82.5 17.5 5.3 LQ   90.    90. x 5.0
100.0 x 100.0 3.0 - 6.0   84.5   96.4 23.3 6.1 LQ 100. 100. x 3.0-6.0
121.4 x 121.4 3.0 - 5.0 109.5 117.2 25.3 5.0 LQ 120. 120. x 3.0-5.0
D / E W A B H T Artikel-Nr.
  10.0 x    10.0 1.0 - 2.0     6.0     8.6   9.8 4.0 LQ   10.    10. x 1.0-2.0
  12.0 x    12.0 1.0 - 2.0     6.8   11.4 11.6 4.0 LQ   12.    12. x 1.0-2.0
  13.0 x    13.0 1.0 - 2.0     7.0   11.5 11.5 5.0 LQ   13.    13. x 1.0-2.0
  15.0 x    15.0 1.0 - 2.0   11.0   14.5 11.3 5.0 LQ   15.    15. x 1.0-2.0
  16.0 x    16.0 1.0 - 2.0   11.0   15.5 11.4 5.0 LQ   16.    16. x 1.0-2.0
  18.0 x    18.0 1.0 - 2.0   13.3   17.5 11.2 5.0 LQ   18.    18. x 1.0-2.0
  20.0 x    20.0 1.0 - 2.0   13.2   19.3 11.5 5.0 LQ   20.    20. x 1.0-2.0
  22.0 x    22.0 1.0 - 2.0   17.6   21.0 13.8 5.0 LQ   22.    22. x 1.0-2.0
  25.0 x    25.0 1.0 - 2.0   19.7   24.1 11.9 5.0 LQ   25.    25. x 1.0-2.0
  25.0 x    25.0 3.0   17.0   21.0 13.6 5.0 LQ   25.    25. x 3.0
  27.0 x    27.0 1.0 - 2.0   22.8   27.0 14.2 5.0 LQ   27.    27. x 1.0-2.0
  28.0 x    28.0 2.5 - 3.0   19.0   25.6 11.5 5.0 LQ   28.    28. x 2.5-3.0
  30.0 x    30.0 1.0 - 2.0   24.0   28.9 11.5 4.8 LQ   30.    30. x 1.0-2.0
  30.0 x    30.0 2.5 - 4.5   19.7   25.4 11.5 4.8 LQ   30.    30. x 2.5-4.5
  30.0 x    30.0 2.0 - 3.0   19.7   25.2 11.5 5.0 LQ   30.    30. x 2.0-3.0
  32.0 x    32.0 2.0 - 2.5   24.0   31.0 11.6 5.0 LQ   32.    32. x 2.0-2.5
  35.0 x    35.0 1.0 - 2.0   28.0   34.0 14.5 5.0 LQ   34.    34. x 1.0-2.0
  35.0 x    35.0 1.0 - 2.5   28.0   34.0 14.5 5.0 LQ   35.    35. x 1.0-2.5
  35.0 x    35.0 3.0   22.8   30.1 14.9 5.0 LQ   35.    35. x 3.0
  40.0 x    40.0 1.0 - 2.0   33.5   38.0 14.3 4.8 LQ   40.    40. x 1.0-2.0
  40.0 x    40.0 3.0   31.6   35.3 14.6 5.3 LQ   40.    40. x 3.0
  40.0 x    40.0 4.0   28.0   35.0 15.0 5.0 LQ   40.    40. x 4.0
  40.0 x    40.0 5.0   28.9   33.8 14.8 5.0 LQ   40.    40. x 5.0
  45.0 x    45.0 1.0 - 2.0   38.0   44.4 14.6 4.9 LQ   45.    45. x 1.0-2.0
  50.0 x    50.0 1.0 - 2.0   43.4   49.5 14.5 4.8 LQ   50.    50. x 1.0-2.0
  50.0 x    50.0 2.6 - 4.0   36.6   45.1 25.0 5.7 LQ   50.    50. x 2.6-4.0
  50.0 x    50.0 3.0   42.6   46.0 14.6 5.2 LQ   50.    50. x 3.0
  50.0 x    50.0 5.0   38.2   44.8 14.5 4.8 LQ   50.    50. x 5.0
  60.0 x    60.0 1.0 - 3.0   46.3   58.0 19.3 4.8 LQ   60.    60. x 1.0-3.0
  60.0 x    60.0 3.0 - 5.0   47.0   54.7 19.5 4.8 LQ   60.    60. x 3.0-5.0
  70.0 x    70.0 2.0 - 4.0   61.0   67.5 18.5 5.0 LQ   70.    70. x 2.0-4.0
  80.0 x    80.0 3.0 - 4.0   71.0   75.5 17.0 5.0 LQ   80.    80. x 3.0-4.0
  80.0 x    80.0 5.0   68.0   75.5 24.0 5.0 LQ   80.    80. x 5.0
  90.0 x    90.0 2.0 - 5.0   78.0   88.9 17.5 5.3 LQ   90.    90. x 2.0-5.0
  90.0 x    90.0 3.0   78.3   87.0 17.7 5.3 LQ   90.    90. x 3.0
  90.0 x    90.0 5.0   78.3   82.5 17.5 5.3 LQ   90.    90. x 5.0
100.0 x 100.0 3.0 - 6.0   84.5   96.4 23.3 6.1 LQ 100. 100. x 3.0-6.0
121.4 x 121.4 3.0 - 5.0 109.5 117.2 25.3 5.0 LQ 120. 120. x 3.0-5.0
Rohr Aussenmaß D / E
10.0 x 10.0
Wandstärke W
1.0 - 2.0
A
6.0
B
8.6
H
9.8
T
4.0
Artikel-Nr.
LQ 10. 10. x 1.0-2.0
Rohr Aussenmaß D / E
12.0 x 12.0
Wandstärke W
1.0 - 2.0
A
6.8
B
11.4
H
11.6
T
4.0
Artikel-Nr.
LQ 12. 12. x 1.0-2.0
Rohr Aussenmaß D / E
13.0 x 13.0
Wandstärke W
1.0 - 2.0
A
   7.0
B
11.5
H
11.5
T
5.0
Artikel-Nr.
LQ 13. 13. x 1.0-2.0
Rohr Aussenmaß D / E
15.0 x 15.0
Wandstärke W
1.0 - 2.0
A
11.0
B
14.5
H
11.3
T
5.0
Artikel-Nr.
LQ 15. 15. x 1.0-2.0
Rohr Aussenmaß D / E
16.0 x 16.0
Wandstärke W
1.0 - 2.0
A
11.0
B
15.5
H
11.4
T
5.0
Artikel-Nr.
LQ 16. 16. x 1.0-2.0
Rohr Aussenmaß D / E
18.0 x 18.0
Wandstärke W
1.0 - 2.0
A
13.3
B
17.5
H
11.2
T
5.0
Artikel-Nr.
LQ 18. 18. x 1.0-2.0
Rohr Aussenmaß D / E
20.0 x 20.0
Wandstärke W
1.0 - 2.0
A
13.2
B
19.3
H
11.5
T
5.0
Artikel-Nr.
LQ 20. 20. x 1.0-2.0
Rohr Aussenmaß D / E
22.0 x 22.0
Wandstärke W
1.0 - 2.0
A
17.6
B
21.0
H
13.8
T
5.0
Artikel-Nr.
LQ 22. 22. x 1.0-2.0
Rohr Aussenmaß D / E
25.0 x 25.0
Wandstärke W
1.0 - 2.0
A
19.7
B
24.1
H
11.9
T
5.0
Artikel-Nr.
LQ 25. 25. x 1.0-2.0
Rohr Aussenmaß D / E
25.0 x 25.0
Wandstärke W
3.0
A
17.0
B
21.0
H
13.6
T
5.0
Artikel-Nr.
LQ 25. 25. x 3.0
Rohr Aussenmaß D / E
27.0 x 27.0
Wandstärke W
1.0 - 2.0
A
22.8
B
27.0
H
14.2
T
5.0
Artikel-Nr.
LQ 27. 27. x 1.0-2.0
Rohr Aussenmaß D / E
28.0 x 28.0
Wandstärke W
2.5 - 3.0
A
19.0
B
25.6
H
11.5
T
5.0
Artikel-Nr.
LQ 28. 28. x 2.5-3.0
Rohr Aussenmaß D / E
30.0 x 30.0
Wandstärke W
1.0 - 2.0
A
24.0
B
28.9
H
11.5
T
4.8
Artikel-Nr.
LQ 30. 30. x 1.0-2.0
Rohr Aussenmaß D / E
30.0 x 30.0
Wandstärke W
2.5 - 4.5
A
19.7
B
25.4
H
11.5
T
4.8
Artikel-Nr.
LQ 30. 30. x 2.5-4.5
Rohr Aussenmaß D / E
30.0 x 30.0
Wandstärke W
2.0 - 3.0
A
19.7
B
25.2
H
11.5
T
5.0
Artikel-Nr.
LQ 30. 30. x 2.0-3.0
Rohr Aussenmaß D / E
32.0 x 32.0
Wandstärke W
2.0 - 2.5
A
24.0
B
31.0
H
11.6
T
5.0
Artikel-Nr.
LQ 32. 32. x 2.0-2.5
Rohr Aussenmaß D / E
35.0 x 35.0
Wandstärke W
1.0 - 2.0
A
28.0
B
34.0
H
14.5
T
5.0
Artikel-Nr.
LQ 34. 34. x 1.0-2.0
Rohr Aussenmaß D / E
35.0 x 35.0
Wandstärke W
1.0 - 2.5
A
28.0
B
34.0
H
14.5
T
5.0
Artikel-Nr.
LQ 35. 35. x 1.0-2.5
Rohr Aussenmaß D / E
35.0 x 35.0
Wandstärke W
3.0
A
22.8
B
30.1
H
14.9
T
5.0
Artikel-Nr.
LQ 35. 35. x 3.0
Rohr Aussenmaß D / E
40.0 x 40.0
Wandstärke W
1.0 - 2.0
A
33.5
B
38.0
H
14.3
T
4.8
Artikel-Nr.
LQ 40. 40. x 1.0-2.0
Rohr Aussenmaß D / E
40.0 x 40.0
Wandstärke W
3.0
A
31.6
B
35.3
H
14.6
T
5.3
Artikel-Nr.
LQ 40. 40. x 3.0
Rohr Aussenmaß D / E
40.0 x 40.0
Wandstärke W
4.0
A
28.0
B
35.0
H
15.0
T
5.0
Artikel-Nr.
LQ 40. 40. x 4.0
Rohr Aussenmaß D / E
 40.0 x    40.0
Wandstärke W
5.0
A
28.9
B
33.8
H
14.8
T
5.0
Artikel-Nr.
LQ 40. 40. x 5.0
Rohr Aussenmaß D / E
45.0 x 45.0
Wandstärke W
1.0 - 2.0
A
38.0
B
44.4
H
14.6
T
4.9
Artikel-Nr.
LQ 45. 45. x 1.0-2.0
Rohr Aussenmaß D / E
50.0 x 50.0
Wandstärke W
1.0 - 2.0
A
43.4
B
49.5
H
14.5
T
4.8
Artikel-Nr.
LQ 50. 50. x 1.0-2.0
Rohr Aussenmaß D / E
50.0 x 50.0
Wandstärke W
2.6 - 4.0
A
36.6
B
45.1
H
25.0
T
5.7
Artikel-Nr.
LQ 50. 50. x 2.6-4.0
Rohr Aussenmaß D / E
50.0 x 50.0
Wandstärke W
3.0
A
42.6
B
46.0
H
14.6
T
5.2
Artikel-Nr.
LQ 50. 50. x 3.0
Rohr Aussenmaß D / E
50.0 x 50.0
Wandstärke W
5.0
A
38.2
B
44.8
H
14.5
T
4.8
Artikel-Nr.
LQ 50. 50. x 5.0
Rohr Aussenmaß D / E
60.0 x 60.0
Wandstärke W
1.0 - 3.0
A
46.3
B
58.0
H
19.3
T
4.8
Artikel-Nr.
LQ 60. 60. x 1.0-3.0
Rohr Aussenmaß D / E
60.0 x 60.0
Wandstärke W
3.0 - 5.0
A
47.0
B
54.7
H
19.5
T
4.8
Artikel-Nr.
LQ 60. 60. x 3.0-5.0
Rohr Aussenmaß D / E
70.0 x 70.0
Wandstärke W
2.0 - 4.0
A
61.0
B
67.5
H
18.5
T
5.0
Artikel-Nr.
LQ 70. 70. x 2.0-4.0
Rohr Aussenmaß D / E
80.0 x 80.0
Wandstärke W
3.0 - 4.0
A
71.0
B
75.5
H
17.0
T
5.0
Artikel-Nr.
LQ 80. 80. x 3.0-4.0
Rohr Aussenmaß D / E
80.0 x 80.0
Wandstärke W
5.0
A
68.0
B
 75.5
H
24.0
T
5.0
Artikel-Nr.
LQ 80. 80. x 5.0
Rohr Aussenmaß D / E
90.0 x 90.0
Wandstärke W
2.0 - 5.0
A
78.0
B
88.9
H
17.5
T
5.3
Artikel-Nr.
LQ 90. 90. x 2.0-5.0
Rohr Aussenmaß D / E
90.0 x 90.0
Wandstärke W
3.0
A
78.3
B
87.0
H
17.7
T
5.3
Artikel-Nr.
LQ 90. 90. x 3.0
Rohr Aussenmaß D / E
90.0 x 90.0
Wandstärke W
5.0
A
78.3
B
82.5
H
17.5
T
5.3
Artikel-Nr.
LQ 90. 90. x 5.0
Rohr Aussenmaß D / E
100.0 x 100.0
Wandstärke W
3.0 - 6.0
A
84.5
B
96.4
H
23.3
T
6.1
Artikel-Nr.
LQ 100. 100. x 3.0-6.0
Rohr Aussenmaß D / E
121.4 x 121.4
Wandstärke W
3.0 - 5.0
A
109.5
B
117.2
H
25.3
T
5.0
Artikel-Nr.
LQ 120. 120. x 3.0-5.0

Alle Abmessungen in mm. Technische Veränderungen vorbehalten.

CAPTOP® EP 700 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.

Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.

Einfache Montage und fester Sitz durch die ausgeprägte Rippenkonstruktion im Bereich des Schaftes.

Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.

Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
Klicken Sie hier.


Diese Normserien werden Sie auch interessieren

DURA-SAFE® SES 3000

Sandstrahl Eindrück-Stopfen für Flansche

CAPTOP® EP 306

Flansch-Abdeckungen für Schnellmontage

CAPTOP® EP 300

Flansch-Kegelstopfen zum Schutz der Dichtleiste

CAPTOP® EP 185

System-Druckrohrstopfen

Zertifizierte Produktion

Unsere International anerkannten Zertifizierungen wie UL, CSA, BSA, DIN EN ISO 9001:2015, VDE und VDA 6.1 sind ein Beleg für das hohe Niveau aller einbezogenen Protec Qualitätsicherungssysteme.

Nichts verpassen mit dem Protec Newsletter.

Unser PROTEC Newsletter informiert Sie regelmäßig über wichtige Inhalte, aktuelle Aktionen, neue Serien sowie bevorstehende Veranstaltungen und vieles mehr! Der Newsletter, den Sie kostenlos als E-Mail erhalten, erscheint in der Regel ein Mal im Monat und ist jederzeit kündbar.

Jetzt kostenlos abonnieren

Protec Plastics - Weltweit für Sie da

HEADQUARTER

PROTEC PLASTICS - THE CAP COMPANY GmbH & Co. KG

Kunststoffwerk - Werkzeugbau • Im Hegen 18 - 24 • D-22113 Oststeinbek • Telefon: 040 - 713 77 40 • Telefax: 040 - 713 87 62 • sales@protec.de

PROTEC PLASTICS
THE CAP COMPANY SARL

ZA de la Teppe
135 rue Albert Métras
01250 Ceyzériat

Téléphone: 04. 74. 47. 12. 11
Téléfax: 04. 74. 25. 07. 10

e-Mail: sales@protecinfo.fr

PROTEC PLASTICS
THE CAP COMPANY LTD

Princess Park - Princesway North
Team Valley
Tyne & Wear - NE11 ONF

Phone: (0191) 442 42 42
Fax: (0101) 442 42 22

e-Mail: sales@protecinfo.co.uk

PROTEC PLASTICS
THE CAP COMPANY

Aspen Lake One - Centre 1911
13785 Highway 183, Ste. 125
Austin, TX 78750 USA

Phone: 512-238-3148
Fax: 512-238-3001

e-Mail: sales@protec.de

PROTEC PLASTICS
SP. Z O.O.

Ul. Stefana Okrzei 14
57-300 Kłodzko
Polska

Tél.: +48 694 252 843

e-Mail: info@protecplastics.pl

Impressum | Kontaktformular | Datenschutzerklärung | Karriere bei Protec | Zertifizierungen

copyright (c) 2024 by Protec Plastics. The Cap Company GmbH & Co. KG
