ProteC CaPtoP® EP 213

QC-Stopfen für SAE-Quick-Connectoren


CaPtoP® EP 213

QC-Stopfen für SAE-Quick-Connectoren


IHR CAPTOP® PRODUKTVORTEIL.  KONSEQUENTE DAUERTIEFPREISE.

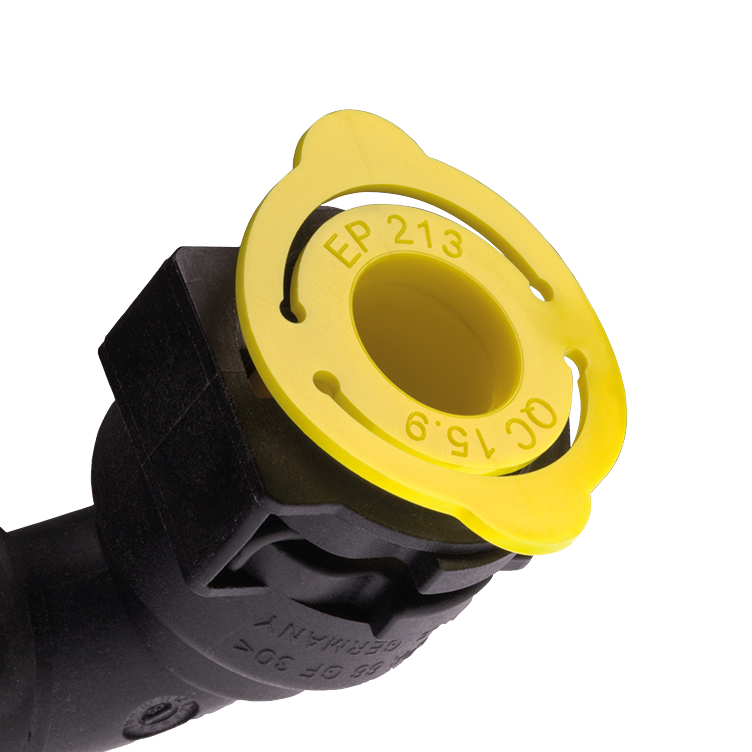

CAPTOP® QC-Stopfen EP 213. Das ist der neue QC-Stopfen für den sicheren Schutz von Wasser-, Luft-, Öl- oder Kraftstoffleitungen in der Automobilfertigung. Extrem schnelle und passgenaue Montage.

SAE J2004. Dieser QC-Stopfen ist in Anlehnung an SAE J2004 ausgeführt. Er schützt medienführende Leitungen bis zur Endmontage sicher vor Verschmutzung und Beschädigung. Für alle SAE-Nennweiten erhältlich

Schonend und sicher. Die Klemmung erfolgt dabei schonend und sicher auf den innenliegenden Dichtungsringen des SAE-Quick-Connectors. Innerhalb gewisser Grenzen ist er auch für Drucktests geeignet.

Schnelle Demontage. Die radial montierten Zugring-Laschen ermöglichen ein einfaches und schnelles Entfernen des Stopfens. Zur Demontage werden die Laschenhälften einfach zu einem Griff hochgeklappt.

Farbe: gelb, natur
Material: sortenreines und recyclebares LLD-PE

PROTEC CAPTOP EP 213
für SAE Kupplungen
Nennweite
mm
für SAE Kupplungen
Nennweite
Zoll
d1 D H Artikel-Nr. Merken
  6.35 .1/4   6.3 31.0 30.0 EP 213 QCL /  6.35
  8.0 .5/16   7.9 32.0 30.0 EP 213 QCL /  8
  9.5 .3/8   9.4 32.0 32.0 EP 213 QCL /  9.5
10.0 .7/16   9.9 34.0 32.0 EP 213 QCL / 10
12.0 11.8 34.0 35.0 EP 213 QCL / 12
12.7 .1/2 12.6 35.0 35.0 EP 213 QCL / 12.7
15.9 .5/8 15.8 37.0 32.0 EP 213 QCL / 15.9
18.0 17.9 37.0 32.0 EP 213 QCL / 18.0
24.0 23.9 46.0 29.0 EP 213 QCL / 24.0
Nenn-
weite
mm
Nenn-
weite
Inch
d1 D H Artikel-Nr.
  6.35 .1/4   6.3 31.0 30.0 EP 213 QCL /  6.35
  8.0 .5/16   7.9 32.0 30.0 EP 213 QCL /  8
  9.5 .3/8   9.4 32.0 32.0 EP 213 QCL /  9.5
10.0 .7/16   9.9 34.0 32.0 EP 213 QCL / 10
12.0 11.8 34.0 35.0 EP 213 QCL / 12
12.7 .1/2 12.6 35.0 35.0 EP 213 QCL / 12.7
15.9 .5/8 15.8 37.0 32.0 EP 213 QCL / 15.9
18.0 17.9 37.0 32.0 EP 213 QCL / 18.0
24.0 23.9 46.0 29.0 EP 213 QCL / 24.0
für SAE Kupplungen Nennweite mm
6.35

für SAE Kupplungen Nennweite Zoll
.1/4

d1
6.3

D
31.0

H
30.0

Artikel-Nr.
EP 213 QCL / 6.35

für SAE Kupplungen Nennweite mm
8.0

für SAE Kupplungen Nennweite Zoll
.5/16

d1
7.9

D
32.0

H
30.0

Artikel-Nr.
EP 213 QCL / 8

für SAE Kupplungen Nennweite mm
9.5

für SAE Kupplungen Nennweite Zoll
.3/8

d1
9.4

D
32.0

H
32.0

Artikel-Nr.
EP 213 QCL / 9.5

für SAE Kupplungen Nennweite mm
10.0

für SAE Kupplungen Nennweite Zoll
.7/16

d1
9.9

D
34.0

H
32.0

Artikel-Nr.
EP 213 QCL / 10

für SAE Kupplungen Nennweite mm
12.0

für SAE Kupplungen Nennweite Zoll

d1
11.8

D
34.0

H
35.0

Artikel-Nr.
EP 213 QCL / 12

für SAE Kupplungen Nennweite mm
12.7

für SAE Kupplungen Nennweite Zoll
.1/2

d1
12.6

D
35.0

H
35.0

Artikel-Nr.
EP 213 QCL / 12.7

für SAE Kupplungen Nennweite mm
15.9

für SAE Kupplungen Nennweite Zoll
.5/8

d1
15.8

D
37.0

H
32.0

Artikel-Nr.
EP 213 QCL / 15.9

für SAE Kupplungen Nennweite mm
18.0

für SAE Kupplungen Nennweite Zoll

d1
17.9

D
37.0

H
32.0

Artikel-Nr.
EP 213 QCL / 18.0

für SAE Kupplungen Nennweite mm
24.0

für SAE Kupplungen Nennweite Zoll

d1
23.9

D
46.0

H
29.0

Artikel-Nr.
EP 213 QCL / 24.0

Alle Abmessungen in mm. Technische Veränderungen vorbehalten.

CAPTOP® EP 213 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.

Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.

Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
Klicken Sie hier.
