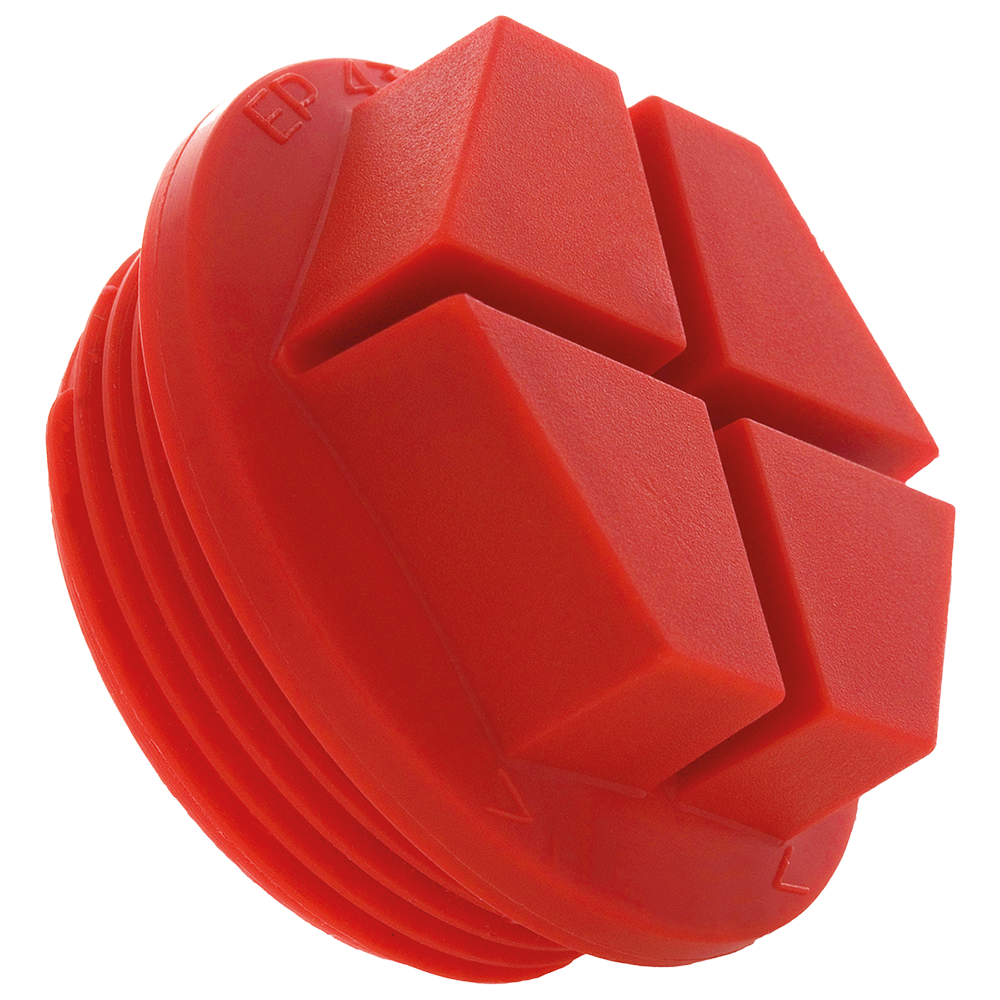

ProteC CaPtoP® EP 434

Dichtschrauben mit Dichtlippe, HD-PE, rot

PDF - Produktdatenblatt downloaden

CaPtoP® EP 434

Dichtschrauben mit Dichtlippe, HD-PE, rot

PDF - Produktdatenblatt downloaden

IHR CAPTOP® PRODUKTVORTEIL.  KONSEQUENTE DAUERTIEFPREISE.

Ideal zum Verschließen von Einschraublöchern und für eine Vielzahl unterschiedlicher Gewindeöffnungen.

Mit 5 vollen Gewindegängen im Bereich des Schaftes.

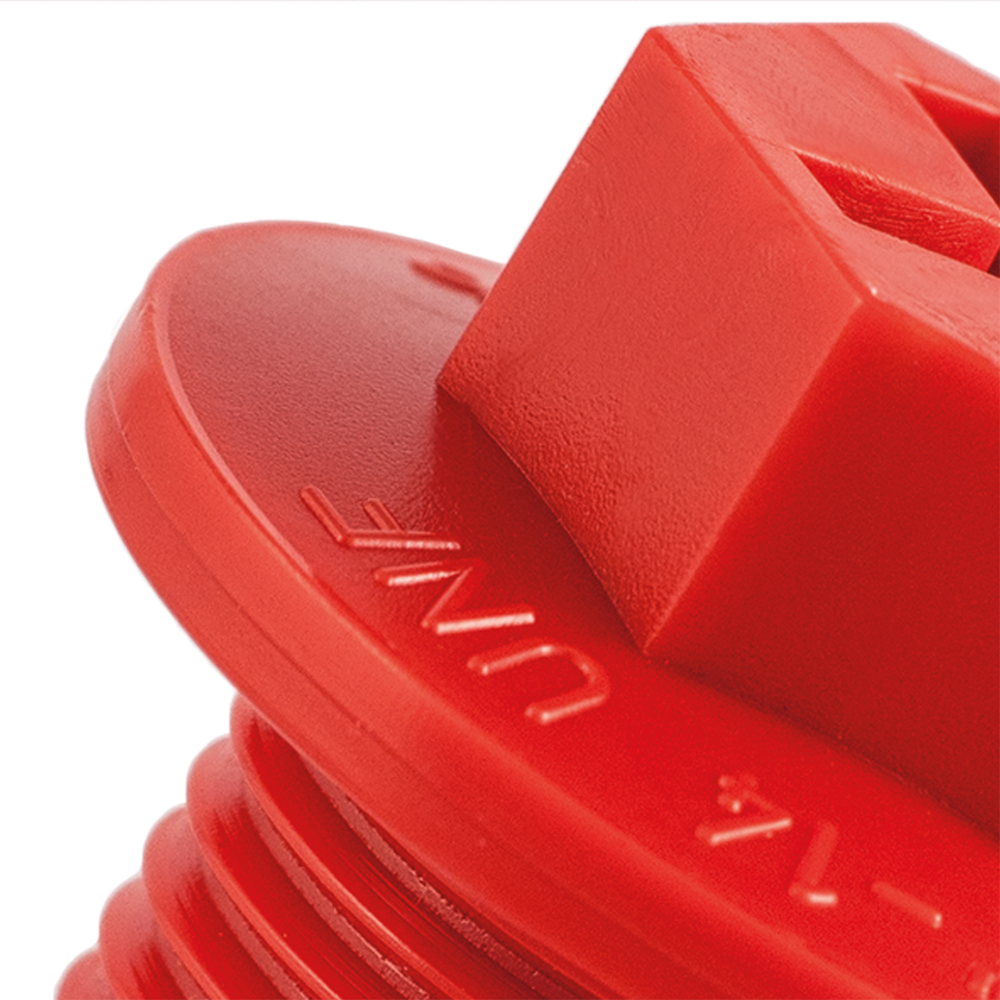

Die umlaufende Dichtlippe verhindert innerhalb gewisser Grenzen das Eindringen und Austreten von Flüssigkeiten.

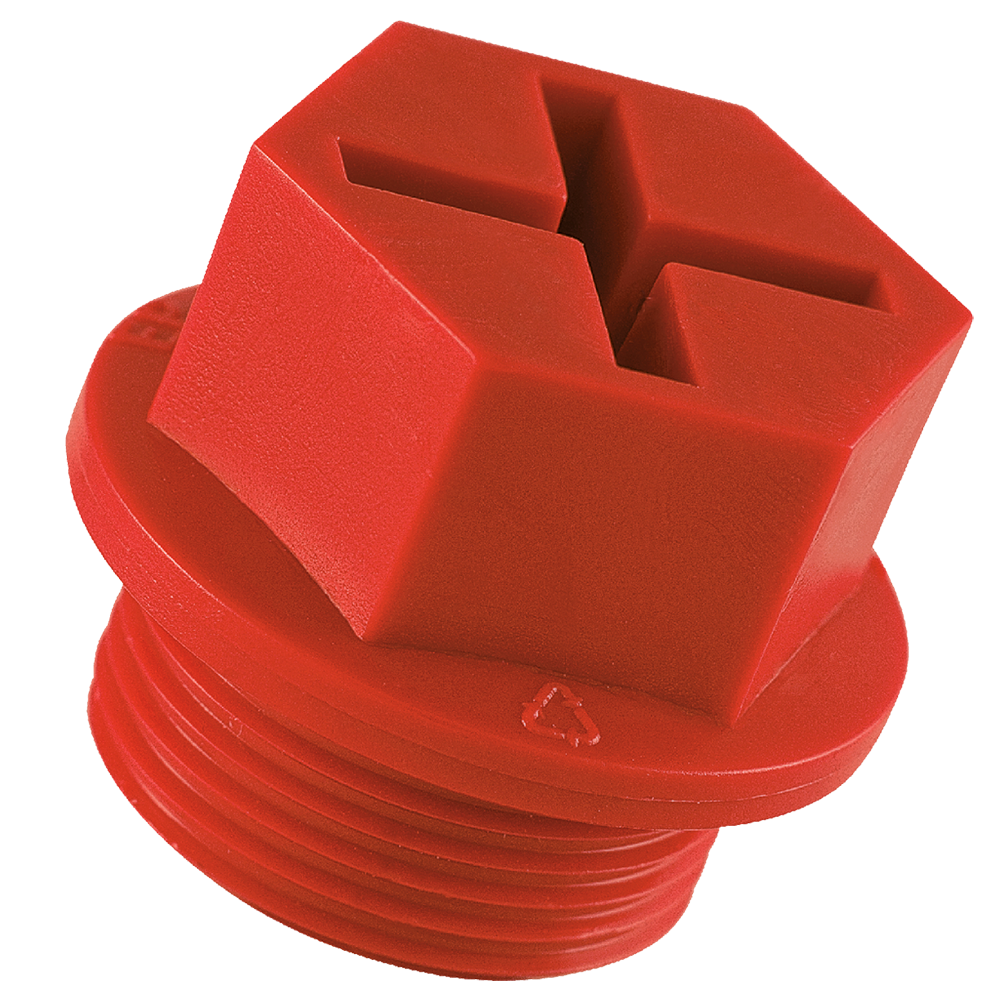

Ausgestattet mit einem Kopf als Sechskantkrone für die Montage durch Schraubendreher oder Schraubenschlüssel.

Für Gewindeöffnungen nach DIN 3852, ISO 6149, SAE J 1926.

Farbe: rot
Material: HD-PE

NEU! UN UNF
PROTEC CAPTOP EP 434

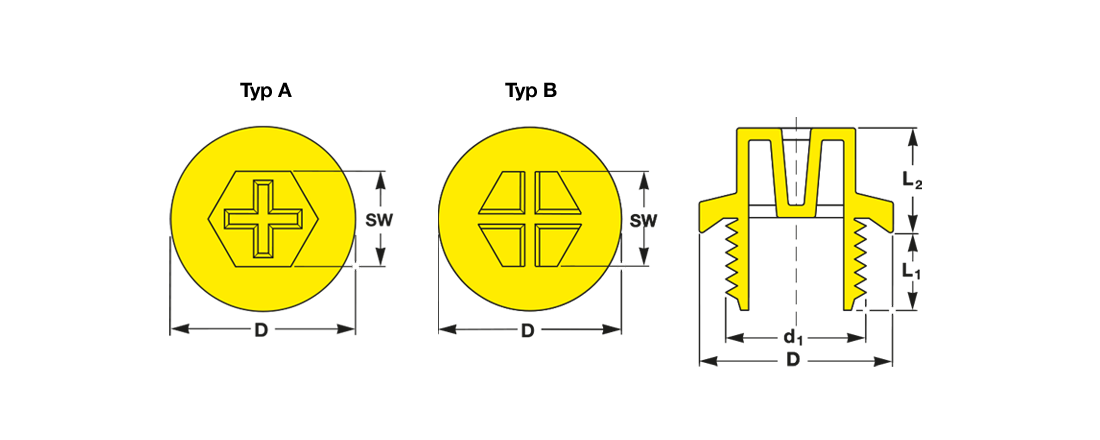

d1 D L1 L2 SW Typ Artikel-Nr. Merken
  DIN EN ISO 228-1 / DIN 3852-2
G   .1/8" 16.5   7.5 11.2 13 A EP 434 -   .1/8"
G   .1/4" 18.9   7.5 11.3 13 A EP 434 -   .1/4"
G   .3/8" 21.8   7.6 12.2 17 A EP 434 -   .3/8"
G   .1/2" 26.3 10.6 14.7 19 A EP 434 -   .1/2"
G   .3/4" 32.0 10.5 14.5 24 A EP 434 -   .3/4"
G 1." 39.2 13.6 15.8 27 B EP 434 - 1."
G 1.1/4" 49.5 13.5 17.5 36 B EP 434 - 1.1/4"
G 1.1/2" 54.5 13.5 16.5 41 B EP 434 - 1.1/2"
G 2." 67.5 13.5 16.4 55 B EP 434 - 2."
  Metrisch DIN 3852-1 / DIN ISO 6149-1
M 10 x 1 13.9   5.5 11.5 10 B EP 434 - M 10 x 1
M 12 x 1.5 16.9   8.2 11.5 13 A EP 434 - M 12 x 1.5
M 14 x 1.5 18.9   8.5 11.5 13 A EP 434 - M 14 x 1.5
M 16 x 1.5 21.6   8.4 11.3 17 A EP 434 - M 16 x 1.5
M 18 x 1.5 23.5   8.3 13.6 17 A EP 434 - M 18 x 1.5
M 20 x 1.5 25.6   8.5 15.5 19 A EP 434 - M 20 x 1.5
M 22 x 1.5 26.9   7.8 15.9 19 A EP 434 - M 22 x 1.5
M 24 x 1.5 31.0 10.6 14.9 24 A EP 434 - M 24 x 1.5
M 26 x 1.5 31.4   8.5 15.5 24 A EP 434 - M 26 x 1.5
M 27 x 2 31.9 11.5 15.9 24 A EP 434 - M 27 x 2
M 33 x 2 39.3 11.5 15.6 27 B EP 434 - M 33 x 2
M 42 x 2 49.1 11.5 16.6 36 B EP 434 - M 42 x 2
  ISO 11926-1
.7 / 16" - 20 UNF 20.6 10.0 10.2 13 A EP 434 -   .7 / 16" - 20 UNF
.1/    2" - 20 UNF 22.6   9.6 11.3 13 A EP 434 -   .1/    2" - 20 UNF
.9 / 16" - 18 UNF 24.8   9.5 11.3 13 A EP 434 -   .9 / 16" - 18 UNF
.5 /   8" - 18 UNF 24.7 10.5 13.2 17 A EP 434 -   .5 /   8" - 18 UNF
.3 /   4" - 16 UNF 25.5   8.9 14.0 17 A EP 434 -   .3 /   4" - 16 UNF
.7 /   8" - 14 UNF 33.7 12.5 13.0 19 A EP 434 -   .7 /   8" - 14 UNF
1.1 /16" - 12 UN 40.3 12.5 13.4 24 A EP 434 - 1.1 / 16" - 12 UN
1.5 /16" - 12 UN 41.2 13.5 16.5 27 A EP 434 - 1.5 / 16" - 12 UN
1.5 /  8" - 12 UN 55.2 15.7 16.3 36 A EP 434 - 1.5 /   8" - 12 UN
1.5 /  8" - 16 UN 57.2 15.8 16.6 36 A EP 434 - 1.5 /   8" - 16 UN
d1 D L1 L2 SW Typ Artikel-Nr.
  DIN EN ISO 228-1 / DIN 3852-2
G   .1/8" 16.5   7.5 11.2 13 A EP 434 -   .1/8"
G   .1/4" 18.9   7.5 11.3 13 A EP 434 -   .1/4"
G   .3/8" 21.8   7.6 12.2 17 A EP 434 -   .3/8"
G   .1/2" 26.3 10.6 14.7 19 A EP 434 -   .1/2"
G   .3/4" 32.0 10.5 14.5 24 A EP 434 -   .3/4"
G 1." 39.2 13.6 15.8 27 B EP 434 - 1."
G 1.1/4" 49.5 13.5 17.5 36 B EP 434 - 1.1/4"
G 1.1/2" 54.5 13.5 16.5 41 B EP 434 - 1.1/2"
G 2." 67.5 13.5 16.4 55 B EP 434 - 2."
  Metrisch DIN 3852-1 / DIN ISO 6149-1
M 10 x 1 13.9   5.5 11.5 10 B EP 434 - M 10 x 1
M 12 x 1.5 16.9   8.2 11.5 13 A EP 434 - M 12 x 1.5
M 14 x 1.5 18.9   8.5 11.5 13 A EP 434 - M 14 x 1.5
M 16 x 1.5 21.6   8.4 11.3 17 A EP 434 - M 16 x 1.5
M 18 x 1.5 23.5   8.3 13.6 17 A EP 434 - M 18 x 1.5
M 20 x 1.5 25.6   8.5 15.5 19 A EP 434 - M 20 x 1.5
M 22 x 1.5 26.9   7.8 15.9 19 A EP 434 - M 22 x 1.5
M 24 x 1.5 31.0 10.6 14.9 24 A EP 434 - M 24 x 1.5
M 26 x 1.5 31.4   8.5 15.5 24 A EP 434 - M 26 x 1.5
M 27 x 2 31.9 11.5 15.9 24 A EP 434 - M 27 x 2
M 33 x 2 39.3 11.5 15.6 27 B EP 434 - M 33 x 2
M 42 x 2 49.1 11.5 16.6 36 B EP 434 - M 42 x 2
  ISO 11926-1
.7 / 16" - 20 UNF 20.6 10.0 10.2 13 A EP 434 -   .7 / 16" - 20 UNF
.1/    2" - 20 UNF 22.6   9.6 11.3 13 A EP 434 -   .1/    2" - 20 UNF
.9 / 16" - 18 UNF 24.8   9.5 11.3 13 A EP 434 -   .9 / 16" - 18 UNF
.5 /   8" - 18 UNF 24.7 10.5 13.2 17 A EP 434 -   .5 /   8" - 18 UNF
.3 /   4" - 16 UNF 25.5   8.9 14.0 17 A EP 434 -   .3 /   4" - 16 UNF
.7 /   8" - 14 UNF 33.7 12.5 13.0 19 A EP 434 -   .7 /   8" - 14 UNF
1.1 /16" - 12 UN 40.3 12.5 13.4 24 A EP 434 - 1.1 / 16" - 12 UN
1.5 /16" - 12 UN 41.2 13.5 16.5 27 A EP 434 - 1.5 / 16" - 12 UN
1.5 /  8" - 12 UN 55.2 15.7 16.3 36 A EP 434 - 1.5 /   8" - 12 UN
1.5 /  8" - 16 UN 57.2 15.8 16.6 36 A EP 434 - 1.5 /   8" - 16 UN
  DIN EN ISO 228-1 / DIN 3852-2
Anschlussgewinde d1
G   .1/8"
Kragen D
16.5
Gewindelänge L1
  7.5
Kopfhöhe L2
11.2
Schlüsselweite SW
13
Typ
A
Artikel-Nr.
EP 434 -   .1/8"
Anschlussgewinde d1
G   .1/4"
Kragen D
18.9
Gewindelänge L1
  7.5
Kopfhöhe L2
11.3
Schlüsselweite SW
13
Typ
A
Artikel-Nr.
EP 434 -   .1/4"
Anschlussgewinde d1
G   .3/8"
Kragen D
21.8
Gewindelänge L1
  7.6
Kopfhöhe L2
12.2
Schlüsselweite SW
17
Typ
A
Artikel-Nr.
EP 434 -   .3/8"
Anschlussgewinde d1
G   .1/2"
Kragen D
26.3
Gewindelänge L1
10.6
Kopfhöhe L2
14.7
Schlüsselweite SW
19
Typ
A
Artikel-Nr.
EP 434 -   .1/2"
Anschlussgewinde d1
G   .3/4"
Kragen D
32.0
Gewindelänge L1
10.5
Kopfhöhe L2
14.5
Schlüsselweite SW
24
Typ
A
Artikel-Nr.
EP 434 -   .3/4"
Anschlussgewinde d1
G 1."
Kragen D
39.2
Gewindelänge L1
13.6
Kopfhöhe L2
15.8
Schlüsselweite SW
27
Typ
B
Artikel-Nr.
EP 434 - 1."
Anschlussgewinde d1
G 1.1/4"
Kragen D
49.5
Gewindelänge L1
13.5
Kopfhöhe L2
17.5
Schlüsselweite SW
36
Typ
B
Artikel-Nr.
EP 434 - 1.1/4"
Anschlussgewinde d1
G 1.1/2"
Kragen D
54.5
Gewindelänge L1
13.5
Kopfhöhe L2
16.5
Schlüsselweite SW
41
Typ
B
Artikel-Nr.
EP 434 - 1.1/2"
Anschlussgewinde d1
G 2."
Kragen D
67.5
Gewindelänge L1
13.5
Kopfhöhe L2
16.4
Schlüsselweite SW
55
Typ
B
Artikel-Nr.
EP 434 - 2."
  Metrisch DIN 3852-1 / DIN ISO 6149-1
Anschlussgewinde d1
M 10 x 1
Kragen D
13.9
Gewindelänge L1
  5.5
Kopfhöhe L2
11.5
Schlüsselweite SW
10
Typ
B
Artikel-Nr.
EP 434 - M 10 x 1
Anschlussgewinde d1
M 12 x 1.5
Kragen D
16.9
Gewindelänge L1
  8.2
Kopfhöhe L2
11.5
Schlüsselweite SW
13
Typ
A
Artikel-Nr.
EP 434 - M 12 x 1.5
Anschlussgewinde d1
M 14 x 1.5
Kragen D
18.9
Gewindelänge L1
  8.5
Kopfhöhe L2
11.5
Schlüsselweite SW
13
Typ
A
Artikel-Nr.
EP 434 - M 14 x 1.5
Anschlussgewinde d1
M 16 x 1.5
Kragen D
21.6
Gewindelänge L1
  8.4
Kopfhöhe L2
11.3
Schlüsselweite SW
17
Typ
A
Artikel-Nr.
EP 434 - M 16 x 1.5
Anschlussgewinde d1
M 18 x 1.5
Kragen D
23.5
Gewindelänge L1
  8.3
Kopfhöhe L2
13.6
Schlüsselweite SW
17
Typ
A
Artikel-Nr.
EP 434 - M 18 x 1.5
Anschlussgewinde d1
M 20 x 1.5
Kragen D
25.6
Gewindelänge L1
  8.5
Kopfhöhe L2
15.5
Schlüsselweite SW
19
Typ
A
Artikel-Nr.
EP 434 - M 20 x 1.5
Anschlussgewinde d1
M 22 x 1.5
Kragen D
26.9
Gewindelänge L1
  7.8
Kopfhöhe L2
15.9
Schlüsselweite SW
19
Typ
A
Artikel-Nr.
EP 434 - M 22 x 1.5
Anschlussgewinde d1
M 24 x 1.5
Kragen D
31.0
Gewindelänge L1
10.6
Kopfhöhe L2
14.9
Schlüsselweite SW
24
Typ
A
Artikel-Nr.
EP 434 - M 24 x 1.5
Anschlussgewinde d1
M 26 x 1.5
Kragen D
31.4
Gewindelänge L1
  8.5
Kopfhöhe L2
15.5
Schlüsselweite SW
24
Typ
A
Artikel-Nr.
EP 434 - M 26 x 1.5
Anschlussgewinde d1
M 27 x 2
Kragen D
31.9
Gewindelänge L1
11.5
Kopfhöhe L2
15.9
Schlüsselweite SW
24
Typ
A
Artikel-Nr.
EP 434 - M 27 x 2
Anschlussgewinde d1
M 33 x 2
Kragen D
39.3
Gewindelänge L1
11.5
Kopfhöhe L2
15.6
Schlüsselweite SW
27
Typ
B
Artikel-Nr.
EP 434 - M 33 x 2
Anschlussgewinde d1
M 42 x 2
Kragen D
49.1
Gewindelänge L1
11.5
Kopfhöhe L2
16.6
Schlüsselweite SW
36
Typ
B
Artikel-Nr.
EP 434 - M 42 x 2
  ISO 11926-1
Anschlussgewinde d1
.7 / 16" - 20 UNF
Kragen D
20.6
Gewindelänge L1
10.0
Kopfhöhe L2
10.2
Schlüsselweite SW
13
Typ
A
Artikel-Nr.
EP 434 -   .7 / 16" - 20 UNF
Anschlussgewinde d1
.1/    2" - 20 UNF
Kragen D
22.6
Gewindelänge L1
  9.6
Kopfhöhe L2
11.3
Schlüsselweite SW
13
Typ
A
Artikel-Nr.
EP 434 -   .1/    2" - 20 UNF
Anschlussgewinde d1
.9 / 16" - 18 UNF
Kragen D
24.8
Gewindelänge L1
  9.5
Kopfhöhe L2
11.3
Schlüsselweite SW
13
Typ
A
Artikel-Nr.
EP 434 -   .9 / 16" - 18 UNF
Anschlussgewinde d1
.5 /   8" - 18 UNF
Kragen D
24.7
Gewindelänge L1
10.5
Kopfhöhe L2
13.2
Schlüsselweite SW
17
Typ
A
Artikel-Nr.
EP 434 -   .5 /   8" - 18 UNF
Anschlussgewinde d1
.3 /   4" - 16 UNF
Kragen D
25.5
Gewindelänge L1
  8.9
Kopfhöhe L2
14.0
Schlüsselweite SW
17
Typ
A
Artikel-Nr.
EP 434 -   .3 /   4" - 16 UNF
Anschlussgewinde d1
.7 /   8" - 14 UNF
Kragen D
33.7
Gewindelänge L1
12.5
Kopfhöhe L2
13.0
Schlüsselweite SW
19
Typ
A
Artikel-Nr.
EP 434 -   .7 /   8" - 14 UNF
Anschlussgewinde d1
1.1 /16" - 12 UN
Kragen D
40.3
Gewindelänge L1
12.5
Kopfhöhe L2
13.4
Schlüsselweite SW
24
Typ
A
Artikel-Nr.
EP 434 - 1.1 / 16" - 12 UN
Anschlussgewinde d1
1.5 /16" - 12 UN
Kragen D
41.2
Gewindelänge L1
13.5
Kopfhöhe L2
16.5
Schlüsselweite SW
27
Typ
A
Artikel-Nr.
EP 434 - 1.5 / 16" - 12 UN
Anschlussgewinde d1
1.5 /  8" - 12 UN
Kragen D
55.2
Gewindelänge L1
15.7
Kopfhöhe L2
16.3
Schlüsselweite SW
36
Typ
A
Artikel-Nr.
EP 434 - 1.5 /   8" - 12 UN
Anschlussgewinde d1
1.5 /  8" - 16 UN
Kragen D
57.2
Gewindelänge L1
15.8
Kopfhöhe L2
16.6
Schlüsselweite SW
36
Typ
A
Artikel-Nr.
EP 434 - 1.5 /   8" - 16 UN

Alle Abmessungen in mm. Technische Veränderungen vorbehalten.

CAPTOP® EP 434 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.

Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.

Hergestellt aus robustem HD-PE und für eine solide Beanspruchung gefertigt.

Mehrgang-Gewinde:
Mit 5 vollen Gewindegängen.

Umlaufende Dichtlippe (keine Formtrennung):
Verschließt innerhalb gewisser Grenzen Gewindeöffnungen und ist innerhalb gewisser Grenzen dichtend zu verwenden.

Der Außensechskant ist so dimensioniert, dass er bei Gewichtsbelastung nicht in den Hohlraum des Gewindezapfens hineinbrechen kann.

Der Kreuzschlitz im Außensechskant ermöglicht die Befestigung der Dichtschraube mittels Schraubendreher oder Spezialschlüssel.

Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.

Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
Klicken Sie hier.


Diese Normserien werden Sie auch interessieren

CAPTOP® EP 445

Dichtschrauben mit Dränkopf und Dichtlippe

CAPTOP® EP 400

Gewinde Schraubstopfen

CAPTOP® EP 437

Dichtschrauben mit vormontiertem Dichtring

CAPTOP® EP 438

Dichtschrauben mit Dränkopf und Dichtring

Zertifizierte Produktion

Unsere International anerkannten Zertifizierungen wie UL, CSA, BSA, DIN EN ISO 9001:2015, VDE und VDA 6.1 sind ein Beleg für das hohe Niveau aller einbezogenen Protec Qualitätsicherungssysteme.

Nichts verpassen mit dem Protec Newsletter.

Unser PROTEC Newsletter informiert Sie regelmäßig über wichtige Inhalte, aktuelle Aktionen, neue Serien sowie bevorstehende Veranstaltungen und vieles mehr! Der Newsletter, den Sie kostenlos als E-Mail erhalten, erscheint in der Regel ein Mal im Monat und ist jederzeit kündbar.

Jetzt kostenlos abonnieren

Protec Plastics - Weltweit für Sie da

HEADQUARTER

PROTEC PLASTICS - THE CAP COMPANY GmbH & Co. KG

Kunststoffwerk - Werkzeugbau • Im Hegen 18 - 24 • D-22113 Oststeinbek • Telefon: 040 - 713 77 40 • Telefax: 040 - 713 87 62 • sales@protec.de

PROTEC PLASTICS
THE CAP COMPANY SARL

ZA de la Teppe
135 rue Albert Métras
01250 Ceyzériat

Téléphone: 04. 74. 47. 12. 11
Téléfax: 04. 74. 25. 07. 10

e-Mail: sales@protecinfo.fr

PROTEC PLASTICS
THE CAP COMPANY LTD

Princess Park - Princesway North
Team Valley
Tyne & Wear - NE11 ONF

Phone: (0191) 442 42 42
Fax: (0101) 442 42 22

e-Mail: sales@protecinfo.co.uk

PROTEC PLASTICS
THE CAP COMPANY

Aspen Lake One - Centre 1911
13785 Highway 183, Ste. 125
Austin, TX 78750 USA

Phone: 512-238-3148
Fax: 512-238-3001

e-Mail: sales@protec.de

PROTEC PLASTICS
SP. Z O.O.

Ul. Stefana Okrzei 14
57-300 Kłodzko
Polska

Tél.: +48 694 252 843

e-Mail: info@protecplastics.pl

Impressum | Kontaktformular | Datenschutzerklärung | Karriere bei Protec | Zertifizierungen

copyright (c) 2024 by Protec Plastics. The Cap Company GmbH & Co. KG
