IHR CAPTOP® PRODUKTVORTEIL. KONSEQUENTE DAUERTIEFPREISE.

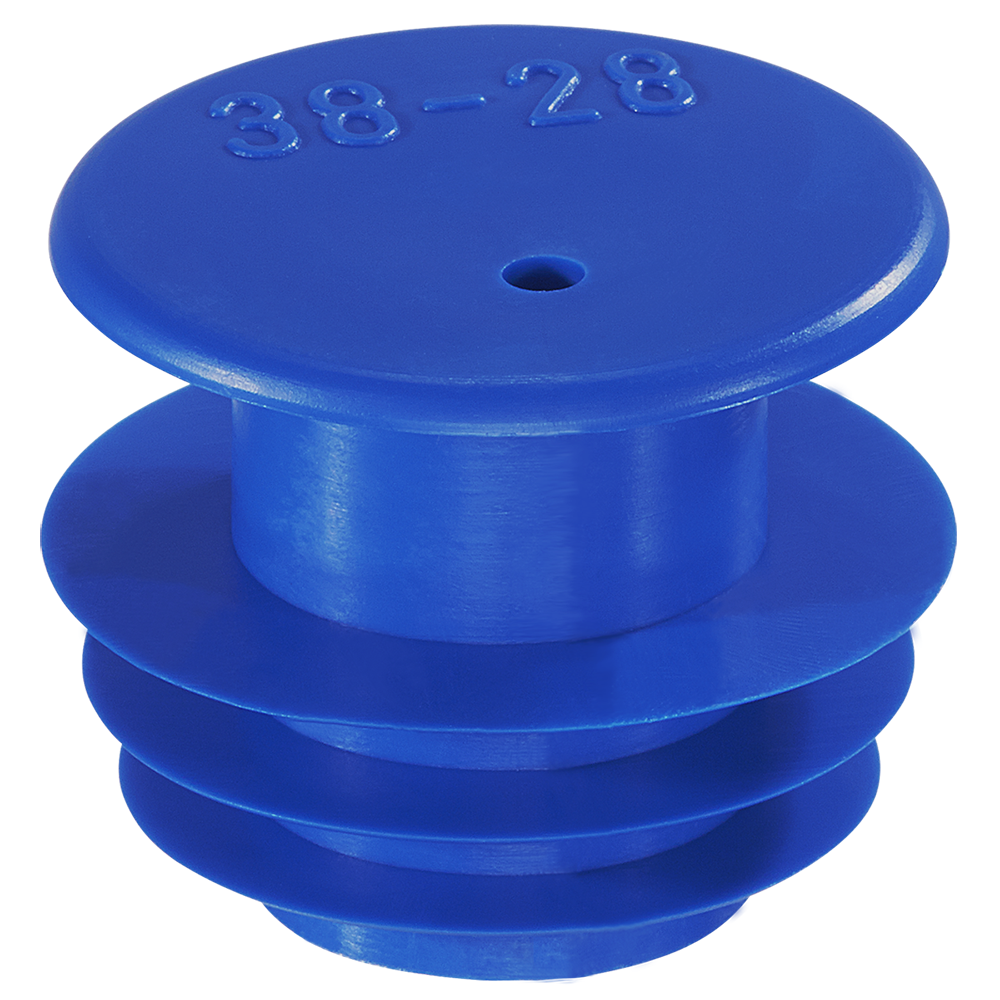

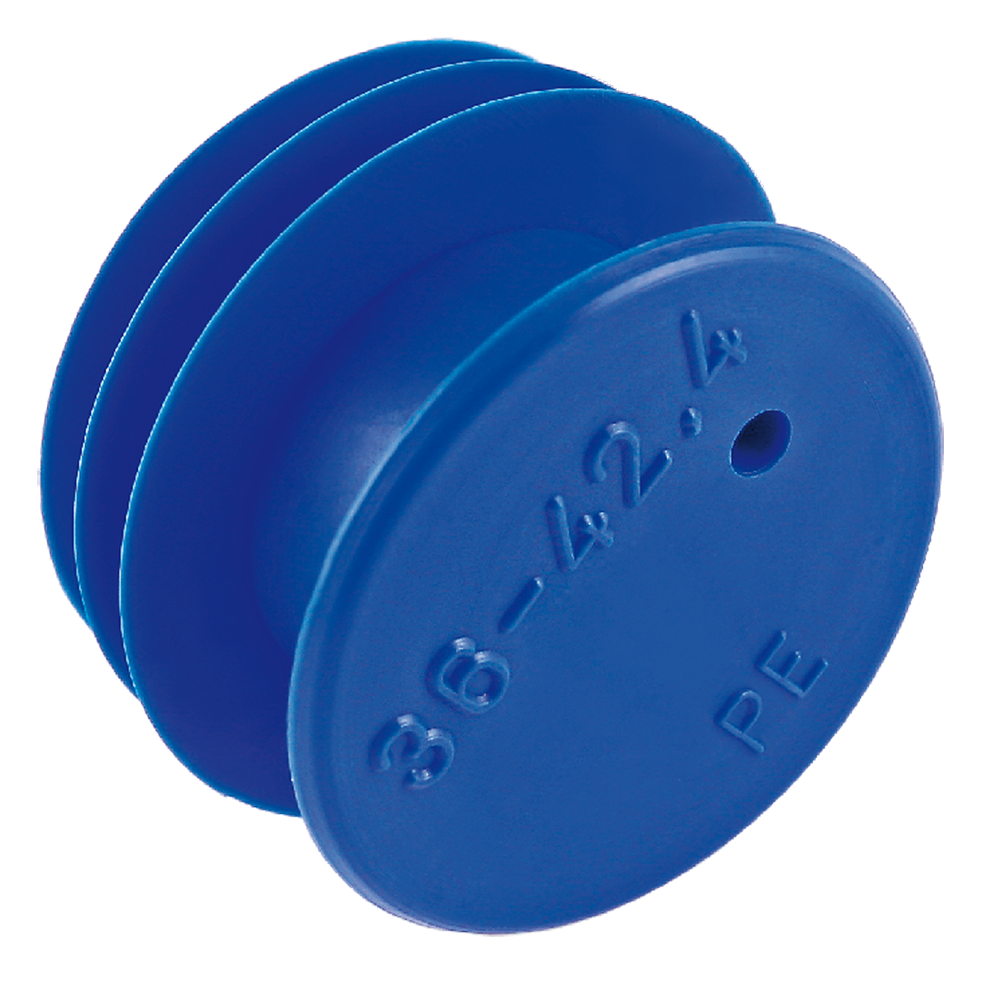

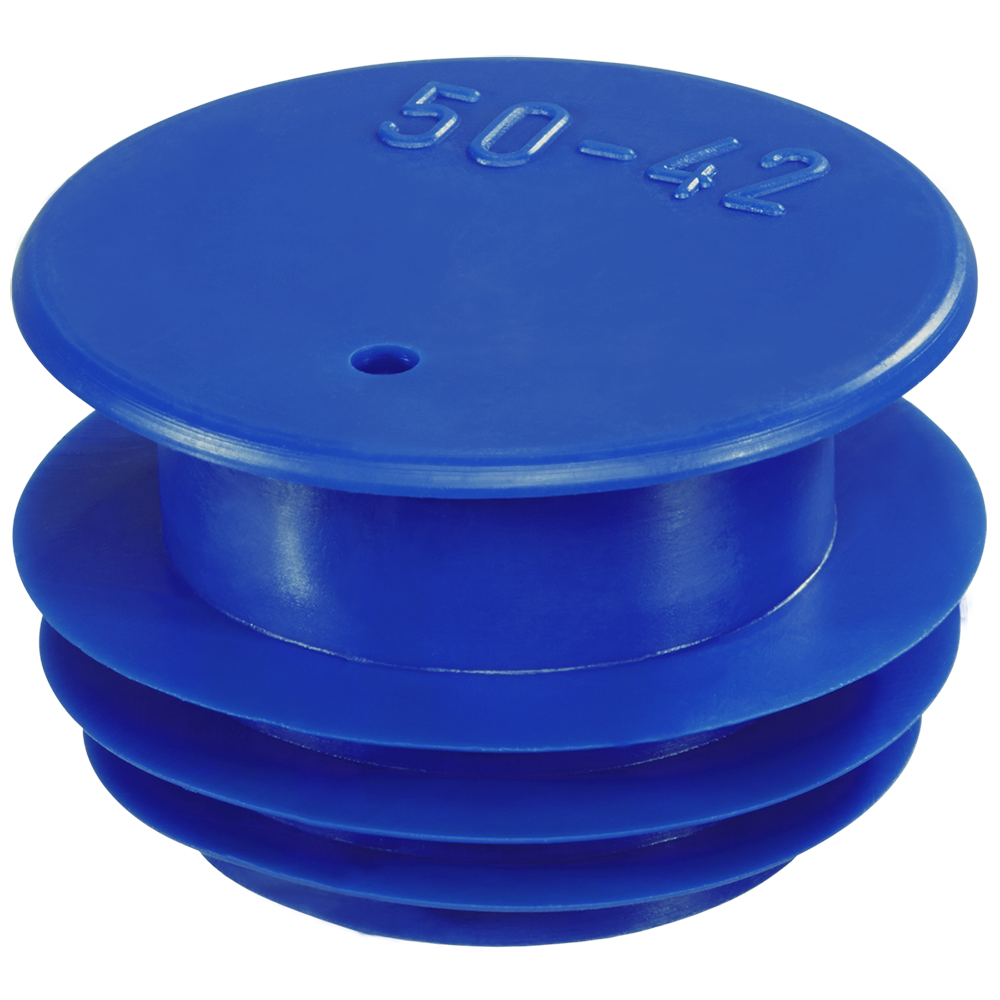

Der ideale Rohrstopfen mit großem Klemmbereich. Nur 1 Stopfen pro Rohraußendurchmesser.

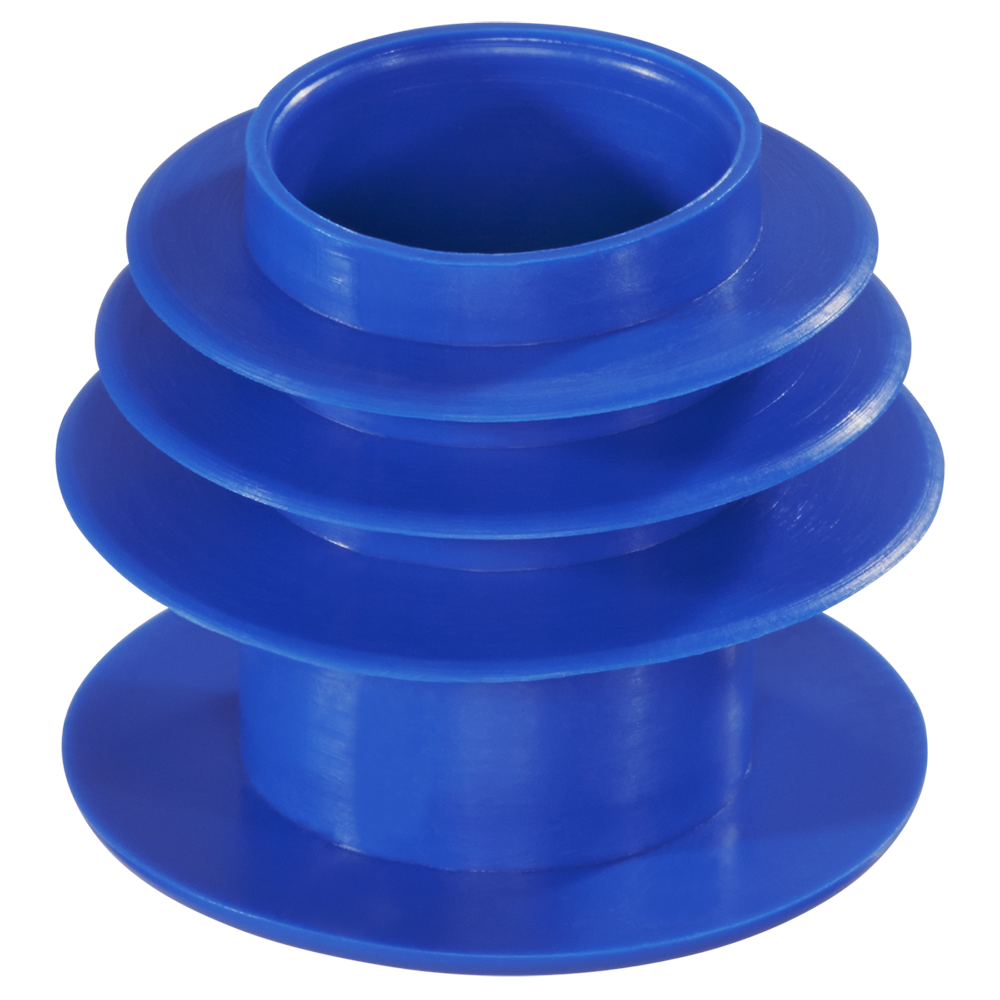

Die flexiblen Schaftlamellen eignen sich bestens zur Überbrückung von wandstärkenabhängigen Innendurchmessern.
Erhältlich für Durchmesser von 10.0 bis 406.4 mm.
Farbe: blau
Material: sortenreines und recyclebares LLD-PE

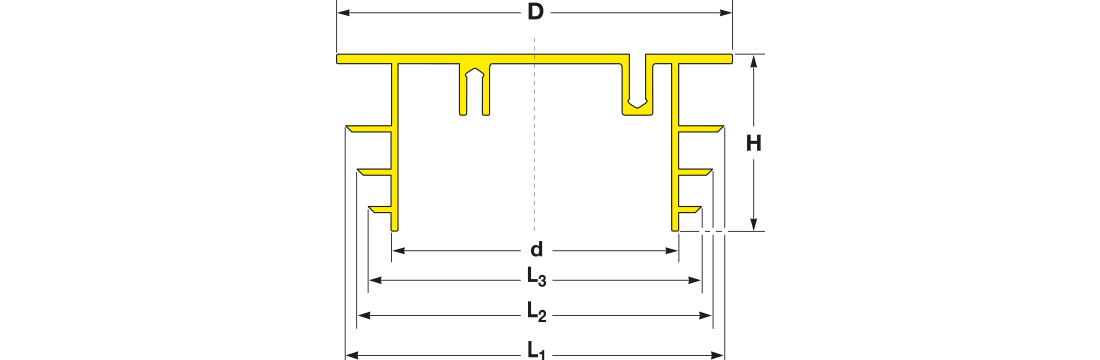

| D | min. | max. | D | L1 | L2 | L3 | d | H | Verpackungs- einheit | Artikel-Nr. | Merken |
|---|
| 21.3 | 14.0 | 19.0 | 21.0 | 19.7 | 17.3 | 14.9 | 9.1 | 28.0 | 6.000 | EP 230/ L 21.3 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25.0 | 18.0 | 25.0 | 24.3 | 25.3 | 22.2 | 20.0 | 15.0 | 28.0 | 5.000 | EP 230/ L 25.0 | |
| 30.0 | 24.0 | 29.0 | 29.2 | 30.0 | 27.7 | 26.4 | 18.0 | 28.0 | 3.000 | EP 230/ L 30.0 | |
| 38.0 | 28.0 | 37.0 | 37.6 | 38.3 | 35.2 | 32.0 | 22.5 | 31.6 | 2.000 | EP 230/ L 38.0 | |
| 42.4 | 36.0 | 42.0 | 42.0 | 43.5 | 41.7 | 38.2 | 28.2 | 31.4 | 1.500 | EP 230/ L 42.4 | |
| 50.0 | 42.0 | 50.0 | 49.8 | 50.4 | 47.2 | 44.0 | 34.5 | 31.3 | 1.000 | EP 230/ L 50.0 | |
| 57.0 | 49.0 | 57.0 | 55.8 | 56.8 | 56.6 | 49.9 | 41.4 | 31.8 | 800 | EP 230/ L 57.0 | |
| 63.5 | 55.0 | 63.0 | 62.5 | 63.5 | 59.0 | 55.5 | 48.0 | 32.0 | 700 | EP 230/ L 63.5 | |
| 70.0 | 62.0 | 69.0 | 68.5 | 70.0 | 67.9 | 62.0 | 55.0 | 32.0 | 500 | EP 230/ L 70.0 | |
| 76.0 | 69.0 | 75.0 | 75.0 | 75.5 | 73.0 | 69.0 | 60.0 | 32.0 | 400 | EP 230/ L 76.0 | |
| 85.0 | 73.0 | 81.0 | 82.5 | 81.5 | 79.0 | 76.0 | 66.0 | 31.3 | 350 | EP 230/ L 85.0 | |
| 88.9 | 82.0 | 88.0 | 88.6 | 87.4 | 84.4 | 80.5 | 72.2 | 31.7 | 300 | EP 230/ L 88.9 | |
| 95.0 | 85.0 | 94.0 | 94.5 | 95.0 | 90.0 | 88.0 | 78.0 | 32.0 | 300 | EP 230/ L 95.0 | |
| 101.6 | 93.0 | 101.0 | 101.6 | 100.0 | 96.5 | 93.5 | 85.0 | 31.7 | 250 | EP 230/ L 101.6 | |
| 108.0 | 98.0 | 107.0 | 108.0 | 107.0 | 103.0 | 98.6 | 91.0 | 31.5 | 200 | EP 230/ L 108.0 | |
| 114.3 | 90.0 | 110.0 | 113.0 | 112.0 | - | 112.0 | 80.0 | 38.0 | 175 | EP 230/ L 114.3 | |
| 121.0 | 97.0 | 117.0 | 120.0 | 117.5 | - | 118.4 | 88.5 | 38.1 | 150 | EP 230/ L 121.0 | |
| 127.0 | 102.0 | 123.0 | 125.0 | 125.3 | - | 124.0 | 93.5 | 38.0 | 150 | EP 230/ L 127.0 | |
| 133.0 | 110.0 | 129.0 | 132.0 | 128.7 | - | 131.0 | 100.3 | 37.8 | 125 | EP 230/ L 133.0 | |
| 139.7 | 113.0 | 133.0 | 138.4 | 135.2 | - | 134.2 | 102.0 | 38.0 | 125 | EP 230/ L 139.7 | |
| 146.0 | 126.0 | 144.0 | 146.6 | 145.0 | - | 145.0 | 116.0 | 38.4 | 110 | EP 230/ L 146.0 | |
| 152.4 | 132.0 | 148.0 | 151.5 | 151.5 | - | 151.0 | 122.5 | 38.0 | 100 | EP 230/ L 152.4 | |
| 159.0 | 139.0 | 154.0 | 158.8 | 155.0 | - | 156.1 | 128.5 | 37.4 | 90 | EP 230/ L 159.0 | |
| 165.1 | 145.0 | 161.0 | 164.0 | 165.0 | - | 161.5 | 135.0 | 38.0 | 75 | EP 230/ L 165.1 | |
| 168.3 | 145.0 | 161.0 | 167.0 | 165.0 | - | 162.0 | 136.0 | 38.0 | 75 | EP 230/ L 168.3 | |
| 177.8 | 157.0 | 175.0 | 177.0 | 176.0 | - | 176.0 | 146.0 | 38.0 | 65 | EP 230/ L 177.8 |
| D | min. | max. | D | L1 | L2 | L3 | d | H | VPE | Artikel-Nr. |
|---|
| 21.3 | 14.0 | 19.0 | 21.0 | 19.7 | 17.3 | 14.9 | 9.1 | 28.0 | 6.000 | EP 230/ L 21.3 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25.0 | 18.0 | 25.0 | 24.3 | 25.3 | 22.2 | 20.0 | 15.0 | 28.0 | 5.000 | EP 230/ L 25.0 | |
| 30.0 | 24.0 | 29.0 | 29.2 | 30.0 | 27.7 | 26.4 | 18.0 | 28.0 | 3.000 | EP 230/ L 30.0 | |
| 38.0 | 28.0 | 37.0 | 37.6 | 38.3 | 35.2 | 32.0 | 22.5 | 31.6 | 2.000 | EP 230/ L 38.0 | |
| 42.4 | 36.0 | 42.0 | 42.0 | 43.5 | 41.7 | 38.2 | 28.2 | 31.4 | 1.500 | EP 230/ L 42.4 | |
| 50.0 | 42.0 | 50.0 | 49.8 | 50.4 | 47.2 | 44.0 | 34.5 | 31.3 | 1.000 | EP 230/ L 50.0 | |
| 57.0 | 49.0 | 57.0 | 55.8 | 56.8 | 56.6 | 49.9 | 41.4 | 31.8 | 800 | EP 230/ L 57.0 | |
| 63.5 | 55.0 | 63.0 | 62.5 | 63.5 | 59.0 | 55.5 | 48.0 | 32.0 | 700 | EP 230/ L 63.5 | |
| 70.0 | 62.0 | 69.0 | 68.5 | 70.0 | 67.9 | 62.0 | 55.0 | 32.0 | 500 | EP 230/ L 70.0 | |
| 76.0 | 69.0 | 75.0 | 75.0 | 75.5 | 73.0 | 69.0 | 60.0 | 32.0 | 400 | EP 230/ L 76.0 | |
| 85.0 | 73.0 | 81.0 | 82.5 | 81.5 | 79.0 | 76.0 | 66.0 | 31.3 | 350 | EP 230/ L 85.0 | |
| 88.9 | 82.0 | 88.0 | 88.6 | 87.4 | 84.4 | 80.5 | 72.2 | 31.7 | 300 | EP 230/ L 88.9 | |
| 95.0 | 85.0 | 94.0 | 94.5 | 95.0 | 90.0 | 88.0 | 78.0 | 32.0 | 300 | EP 230/ L 95.0 | |
| 101.6 | 93.0 | 101.0 | 101.6 | 100.0 | 96.5 | 93.5 | 85.0 | 31.7 | 250 | EP 230/ L 101.6 | |
| 108.0 | 98.0 | 107.0 | 108.0 | 107.0 | 103.0 | 98.6 | 91.0 | 31.5 | 200 | EP 230/ L 108.0 | |
| 114.3 | 90.0 | 110.0 | 113.0 | 112.0 | - | 112.0 | 80.0 | 38.0 | 175 | EP 230/ L 114.3 | |
| 121.0 | 97.0 | 117.0 | 120.0 | 117.5 | - | 118.4 | 88.5 | 38.1 | 150 | EP 230/ L 121.0 | |
| 127.0 | 102.0 | 123.0 | 125.0 | 125.3 | - | 124.0 | 93.5 | 38.0 | 150 | EP 230/ L 127.0 | |
| 133.0 | 110.0 | 129.0 | 132.0 | 128.7 | - | 131.0 | 100.3 | 37.8 | 125 | EP 230/ L 133.0 | |
| 139.7 | 113.0 | 133.0 | 138.4 | 135.2 | - | 134.2 | 102.0 | 38.0 | 125 | EP 230/ L 139.7 | |
| 146.0 | 126.0 | 144.0 | 146.6 | 145.0 | - | 145.0 | 116.0 | 38.4 | 110 | EP 230/ L 146.0 | |
| 152.4 | 132.0 | 148.0 | 151.5 | 151.5 | - | 151.0 | 122.5 | 38.0 | 100 | EP 230/ L 152.4 | |
| 159.0 | 139.0 | 154.0 | 158.8 | 155.0 | - | 156.1 | 128.5 | 37.4 | 90 | EP 230/ L 159.0 | |
| 165.1 | 145.0 | 161.0 | 164.0 | 165.0 | - | 161.5 | 135.0 | 38.0 | 75 | EP 230/ L 165.1 | |
| 168.3 | 145.0 | 161.0 | 167.0 | 165.0 | - | 162.0 | 136.0 | 38.0 | 75 | EP 230/ L 168.3 | |
| 177.8 | 157.0 | 175.0 | 177.0 | 176.0 | - | 176.0 | 146.0 | 38.0 | 65 | EP 230/ L 177.8 |
Alle Abmessungen in mm. Technische Veränderungen vorbehalten.
CAPTOP® EP 230 Sonderanfertigungen:
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.
Lieferung am nächsten Tag:
Jede Bestellung, die vor 12.00 Uhr vollständig bei uns eingeht, kann auf Kundenwunsch noch am gleichen Tag verladen und entweder per Standardfracht oder im Over-Night-Service versendet werden.
Ideal zum Verschließen von
Rohren mit unterschiedlichen
Wandstärken.
Platzsparende Lagerung, einfache Logistik.
Perfekt geeignet zum Verschließen von Rohren in Rohrbündeln.
Nur 1 Stopfen pro Rohraußendurchmesser.
Zusätzliche Abmessungen,
hitzebeständige Werkstoffe oder
alternative Sonderausführungen
entwickeln wir maßgeschneidert
auf Ihre Anfrage.
Nicht aufgeführte Abmessungen, hitzebeständige Werkstoffe oder alternative Sonderausführungen entwickeln wir maßgeschneidert auf Ihre Anfrage.
Fordern Sie kostenlos und unverbindlich Erprobungsmuster und weitere Informationen über unser Kontaktformular an.
Einer unserer Mitarbeiter wird sich unverzüglich um Ihr Anliegen kümmern und sich mit Ihnen in Verbindung setzen.
